# Unreal Iris（二）ReplicationState

ReplicationState 是 Unreal Iris Replication System 中用于描述对象同步状态。要完成对于状态数据的同步需要多个模块的分工合作：

  • NetSerializer：针对网络同步对象的序列化和反序列化规则。
  • ReplicationStateDescriptor：针对 UObject 中各个成员，在 Replication System 中的如何说明以及应用何种规则的描述。
  • Protocol：上述两者结合，对 UObject 的成员进行描述组织，使其成为可以进行网络同步的数据载体，再通过特有的序列化规则将数据发送出去的协议。

# FPropertyNetSerializerInfo && FNetSerializer

FNetSerializer 是整个同步流程中数据处理的核心，负责数据的序列化、反序列化、增量序列化、增量反序列化等操作，里面的函数会在打包解包等过程中使用：

struct FNetSerializer
{
	uint32 Version;
	ENetSerializerTraits Traits;
	NetSerializeFunction Serialize;						// 序列化
	NetDeserializeFunction Deserialize;					// 反序列化
	NetSerializeDeltaFunction SerializeDelta;			// 增量序列化
	NetDeserializeDeltaFunction DeserializeDelta;		// 增量反序列化
	NetQuantizeFunction Quantize;						// 对象转 pod
	NetDequantizeFunction Dequantize;					//pod 转对象
	NetIsEqualFunction IsEqual;
	NetValidateFunction Validate;
	NetCloneDynamicStateFunction CloneDynamicState;
	NetFreeDynamicStateFunction FreeDynamicState;
	NetCollectNetReferencesFunction CollectNetReferences;	// 引用收集
	const FNetSerializerConfig* DefaultConfig;
	uint16 QuantizedTypeSize;
	uint16 QuantizedTypeAlignment;
	uint16 ConfigTypeSize;
	uint16 ConfigTypeAlignment;
	const TCHAR* Name;
};
FPropertyNetSerializerInfo 则用于描述单个 UClass 的数据加工规则，一个 UClass 可以支持多个 FPropertyNetSerializerInfo ，通过 IsSupported 接口对具体的 UClass 实例采用不同的加工方案。

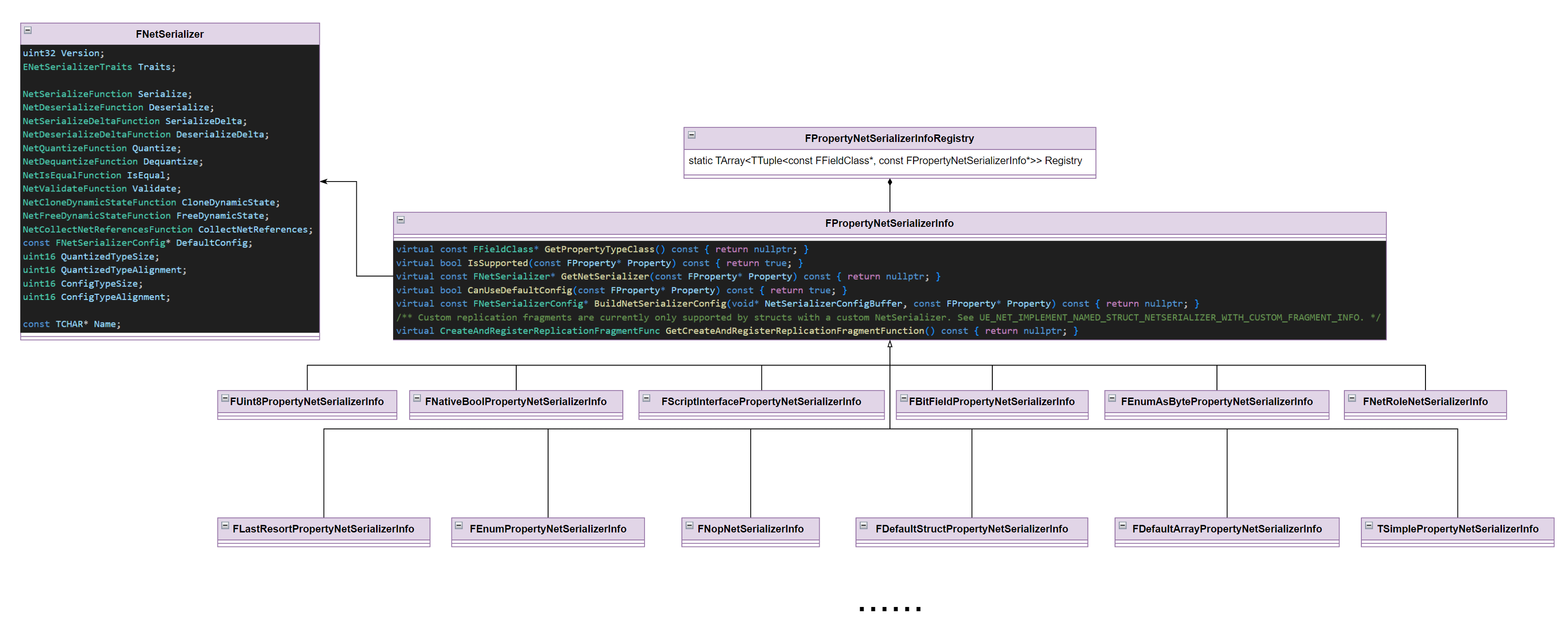

image-20240306103056704

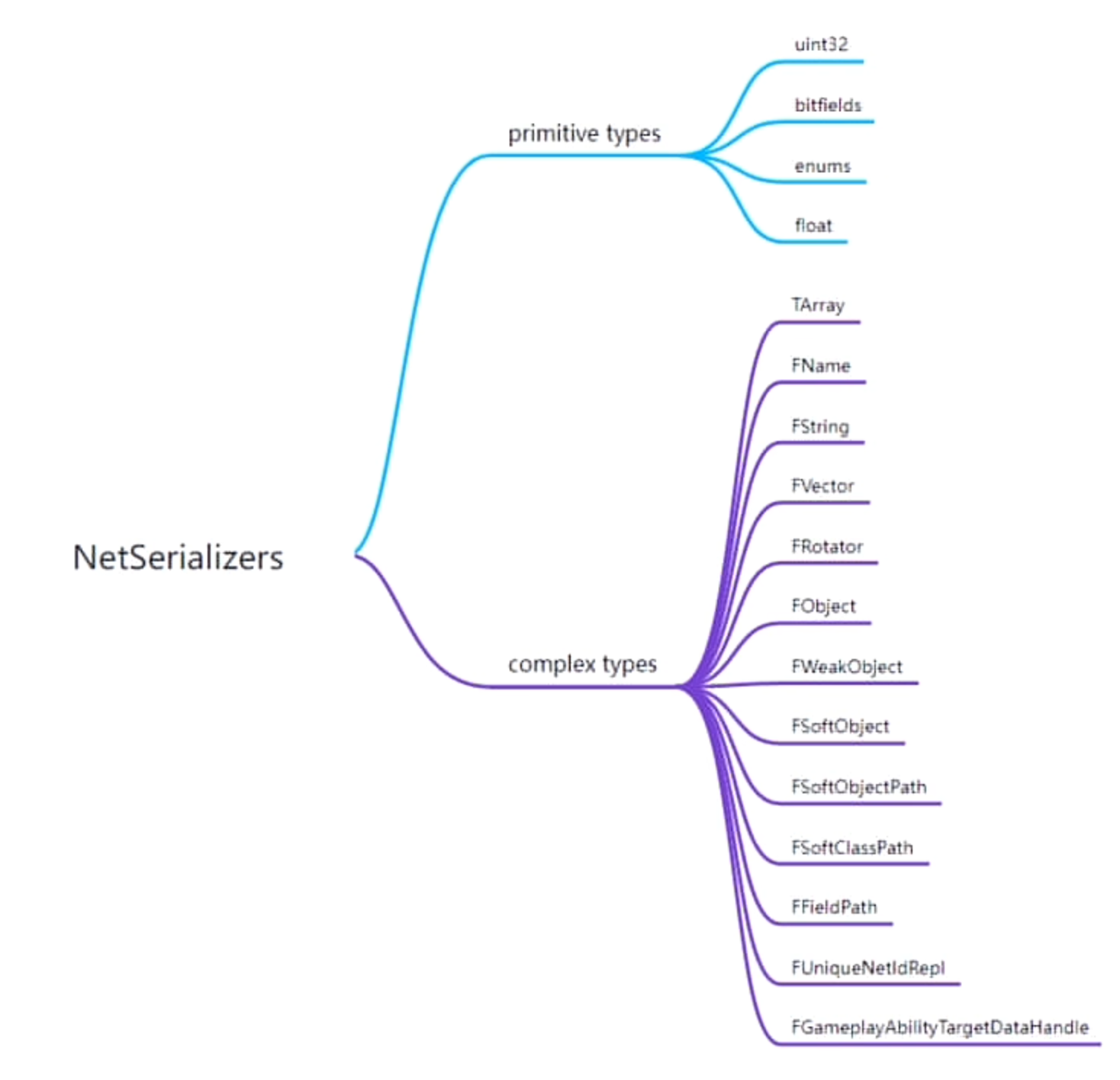

image-20240310110505711
序列化器的声明：
UE_NET_DECLARE_SERIALIZER(FInt8NetSerializer, IRISCORE_API);
UE_NET_IMPLEMENT_SERIALIZER(FInt8NetSerializer);
#define UE_NET_DECLARE_SERIALIZER(SerializerName, Api) struct Api SerializerName ## NetSerializerInfo  \
{ \
	static const UE::Net::FNetSerializer Serializer; \
	static uint32 GetQuantizedTypeSize(); \
	static uint32 GetQuantizedTypeAlignment(); \
	static const FNetSerializerConfig* GetDefaultConfig(); \
};
/** Implement a serializer using the struct named SerializerName. */
#define UE_NET_IMPLEMENT_SERIALIZER(SerializerName) const UE::Net::FNetSerializer SerializerName ## NetSerializerInfo::Serializer = UE::Net::TNetSerializer<SerializerName>::ConstructNetSerializer(TEXT(#SerializerName)); \
	uint32 SerializerName ## NetSerializerInfo::GetQuantizedTypeSize() { return UE::Net::TNetSerializerBuilder<SerializerName>::GetQuantizedTypeSize(); }; \
	uint32 SerializerName ## NetSerializerInfo::GetQuantizedTypeAlignment() { return UE::Net::TNetSerializerBuilder<SerializerName>::GetQuantizedTypeAlignment(); }; \
	const FNetSerializerConfig* SerializerName ## NetSerializerInfo::GetDefaultConfig() { return UE::Net::TNetSerializerBuilder<SerializerName>::GetDefaultConfig(); };
RegisterDefaultPropertyNetSerializerInfos 注册时机在 IrisCoreModule 加载时触发：
void RegisterPropertyNetSerializerSelectorTypes()
{
    using namespace UE::Net;
    using namespace UE::Net::Private;
    FPropertyNetSerializerInfoRegistry::Reset();
    FInternalNetSerializerDelegates::BroadcastPreFreezeNetSerializerRegistry();
    RegisterDefaultPropertyNetSerializerInfos();
    FPropertyNetSerializerInfoRegistry::Freeze();
    FInternalNetSerializerDelegates::BroadcastPostFreezeNetSerializerRegistry();
}
void RegisterDefaultPropertyNetSerializerInfos()
{
	// Register supported types
	// Integer types
	UE_NET_REGISTER_NETSERIALIZER_INFO(FInt8Property);
	UE_NET_REGISTER_NETSERIALIZER_INFO(FInt16Property);
	UE_NET_REGISTER_NETSERIALIZER_INFO(FIntProperty);
	UE_NET_REGISTER_NETSERIALIZER_INFO(FInt64Property);
	UE_NET_REGISTER_NETSERIALIZER_INFO(FUint8PropertyNetSerializerInfo);
	UE_NET_REGISTER_NETSERIALIZER_INFO(FUInt16Property);
	UE_NET_REGISTER_NETSERIALIZER_INFO(FUInt32Property);
	UE_NET_REGISTER_NETSERIALIZER_INFO(FUInt64Property);
	// Enum types
	UE_NET_REGISTER_NETSERIALIZER_INFO(FEnumAsBytePropertyNetSerializerInfo);
	UE_NET_REGISTER_NETSERIALIZER_INFO(FEnumPropertyNetSerializerInfo);
	UE_NET_REGISTER_NETSERIALIZER_INFO(FNetRoleNetSerializerInfo);
	// Float types
	UE_NET_REGISTER_NETSERIALIZER_INFO(FFloatProperty);
	UE_NET_REGISTER_NETSERIALIZER_INFO(FDoubleProperty);
	// Object and field types
	UE_NET_REGISTER_NETSERIALIZER_INFO(FObjectProperty);
	UE_NET_REGISTER_NETSERIALIZER_INFO(FWeakObjectProperty);
	UE_NET_REGISTER_NETSERIALIZER_INFO(FScriptInterfacePropertyNetSerializerInfo);
	UE_NET_REGISTER_NETSERIALIZER_INFO(FSoftObjectProperty);
	UE_NET_REGISTER_NETSERIALIZER_INFO(FFieldPathProperty);
	UE_NET_REGISTER_NETSERIALIZER_INFO(PropertyNetSerializerRegistry_NAME_SoftObjectPath);
	UE_NET_REGISTER_NETSERIALIZER_INFO(PropertyNetSerializerRegistry_NAME_SoftClassPath);

	// String types
	UE_NET_REGISTER_NETSERIALIZER_INFO(FNameProperty);
	UE_NET_REGISTER_NETSERIALIZER_INFO(FStrProperty);
	// Special types
	UE_NET_REGISTER_NETSERIALIZER_INFO(FNativeBoolPropertyNetSerializerInfo);
	UE_NET_REGISTER_NETSERIALIZER_INFO(FBitFieldPropertyNetSerializerInfo);
	// Named structs that we support
	UE_NET_REGISTER_NETSERIALIZER_INFO(PropertyNetSerializerRegistry_NAME_Guid);
	UE_NET_REGISTER_NETSERIALIZER_INFO(NAME_Vector);
	UE_NET_REGISTER_NETSERIALIZER_INFO(NAME_Vector3f);
	UE_NET_REGISTER_NETSERIALIZER_INFO(NAME_Vector3d);
	UE_NET_REGISTER_NETSERIALIZER_INFO(NAME_Rotator);
	UE_NET_REGISTER_NETSERIALIZER_INFO(NAME_Quat);
	UE_NET_REGISTER_NETSERIALIZER_INFO(NAME_Quat4f);
	UE_NET_REGISTER_NETSERIALIZER_INFO(NAME_Quat4d);
	UE_NET_REGISTER_NETSERIALIZER_INFO(PropertyNetSerializerRegistry_NAME_Vector_NetQuantize100);
	UE_NET_REGISTER_NETSERIALIZER_INFO(PropertyNetSerializerRegistry_NAME_Vector_NetQuantize10);
	UE_NET_REGISTER_NETSERIALIZER_INFO(PropertyNetSerializerRegistry_NAME_Vector_NetQuantize);
	UE_NET_REGISTER_NETSERIALIZER_INFO(PropertyNetSerializerRegistry_NAME_Vector_NetQuantizeNormal);
	UE_NET_REGISTER_NETSERIALIZER_INFO(PropertyNetSerializerRegistry_NAME_DateTime);
}
如果定义了复杂的结构体，但是其中各个成员都有支持的序列化器，那么该结构体也是可以被自动识别并序列化的。
如果结构体重写了 bool NetSerialize(FArchive& Ar, class UPackageMap* Map, bool& bOutSuccess) 函数，需要在配置项中进行声明：
[/Script/IrisCore.ReplicationStateDescriptorConfig]
+SupportsStructNetSerializerList=(StructName=GameplayCueParameters)
+SupportsStructNetSerializerList=(StructName=GameplayAbilityTargetData_LocationInfo)
+SupportsStructNetSerializerList=(StructName=GameplayAbilityTargetData_ActorArray)
+SupportsStructNetSerializerList=(StructName=GameplayAbilityTargetData_SingleTargetHit)
+SupportsStructNetSerializerList=(StructName=LyraGameplayAbilityTargetData_SingleTargetHit)
+SupportsStructNetSerializerList=(StructName=NetLevelVisibilityTransactionId)
+SupportsStructNetSerializerList=(StructName=Vector2D)
+SupportsStructNetSerializerList=(StructName=GameplayDebuggerNetPack)
/** Metadata about a gameplay cue execution */
USTRUCT(BlueprintType, meta = (HasNativeBreak = "/Script/GameplayAbilities.AbilitySystemBlueprintLibrary.BreakGameplayCueParameters", HasNativeMake = "/Script/GameplayAbilities.AbilitySystemBlueprintLibrary.MakeGameplayCueParameters"))
struct GAMEPLAYABILITIES_API FGameplayCueParameters
{
	/** Optimized serializer */
	bool NetSerialize(FArchive& Ar, class UPackageMap* Map, bool& bOutSuccess);

    //...
};
# FPropertyReplicationStateDescriptorBuilder && FReplicationStateDescriptorBuilder
FPropertyReplicationStateDescriptorBuilder 用来生成对象的 FPropertyReplicationStateDescriptorBuilder 。生成过程中会把 UClass 内的成员分为四类：
  • FunctionsPropertyReplicationStateBuilde：RPC Function。
  • InitPropertyReplicationStateBuilder：只用于 Init 的成员属性。
  • LifetimeConditionalsReplicationStateBuilder：有特定的生命周期同步条件的成员属性。
  • RegularPropertyReplicationStateBuilder：常规属性，既可以在对象初始化的时候同步，也可以在生命周期的各个阶段同步。
每类成员会通过单独的 FPropertyReplicationStateDescriptorBuilder 生成对应的 FReplicationStateDescriptor 。 FReplicationStateDescriptor 大致结构如下：

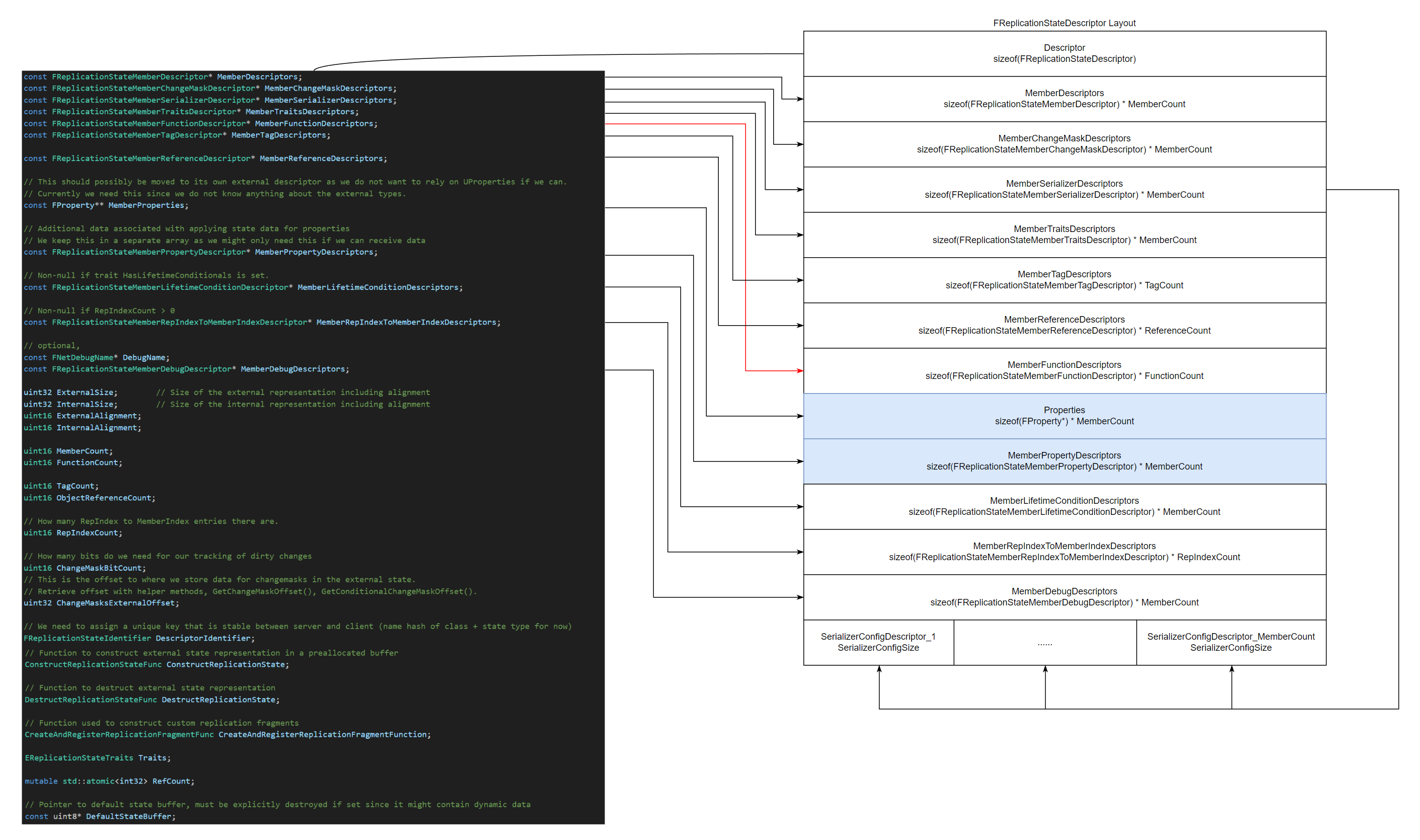

image-20240306113802555
可能为了提高寻址效率吧， FPropertyReplicationStateDescriptorBuilder 在创建 FReplicationStateDescriptor 的时候，会把指针内的对象和 FReplicationStateDescriptor 本身分配在一块连续的内存中，在接下里要介绍的结构中也有广泛运用。
# LifetimeConditionalsReplicationState
对象中需要参与同步的属性，需要提前在对象中声明其所需的同步周期：
virtual void GetLifetimeReplicatedProps(TArray<FLifetimeProperty>& OutLifetimeProps) const
并且指明哪些属性的同步规则，Unreal 提供了很多的宏用来干这些事情：
#define DOREPLIFETIME_WITH_PARAMS(c,v,params) \
{ \
	FProperty* ReplicatedProperty = GetReplicatedProperty(StaticClass(), c::StaticClass(),GET_MEMBER_NAME_CHECKED(c,v)); \
	PRAGMA_DISABLE_DEPRECATION_WARNINGS \
	RegisterReplicatedLifetimeProperty(ReplicatedProperty, OutLifetimeProps, FixupParams<decltype(c::v)>(params)); \
	PRAGMA_ENABLE_DEPRECATION_WARNINGS \
}
#define DOREPLIFETIME(c,v) DOREPLIFETIME_WITH_PARAMS(c,v,FDoRepLifetimeParams())
#define DOREPLIFETIME_CONDITION(c,v,cond) \
{ \
	static_assert(cond != COND_NetGroup, "COND_NetGroup cannot be used on replicated properties. Only when registering subobjects"); \
	FDoRepLifetimeParams LocalDoRepParams; \
	LocalDoRepParams.Condition = cond; \
	DOREPLIFETIME_WITH_PARAMS(c,v,LocalDoRepParams); \
}
#define DOREPLIFETIME_WITH_PARAMS_FAST(c,v,params) \
{ \
	static const bool bIsValid_##c_##v = ValidateReplicatedClassInheritance(StaticClass(), c::StaticClass(), TEXT(#v)); \
	const TCHAR* DoRepPropertyName_##c_##v(TEXT(#v)); \
	const NetworkingPrivate::FRepPropertyDescriptor PropertyDescriptor_##c_##v(DoRepPropertyName_##c_##v, (int32)c::ENetFields_Private::v, 1); \
\
	PRAGMA_DISABLE_DEPRECATION_WARNINGS \
	RegisterReplicatedLifetimeProperty(PropertyDescriptor_##c_##v, OutLifetimeProps, FixupParams<decltype(c::v)>(params)); \
	PRAGMA_ENABLE_DEPRECATION_WARNINGS \
}
定义好之后，提取出来大概长这个样子：

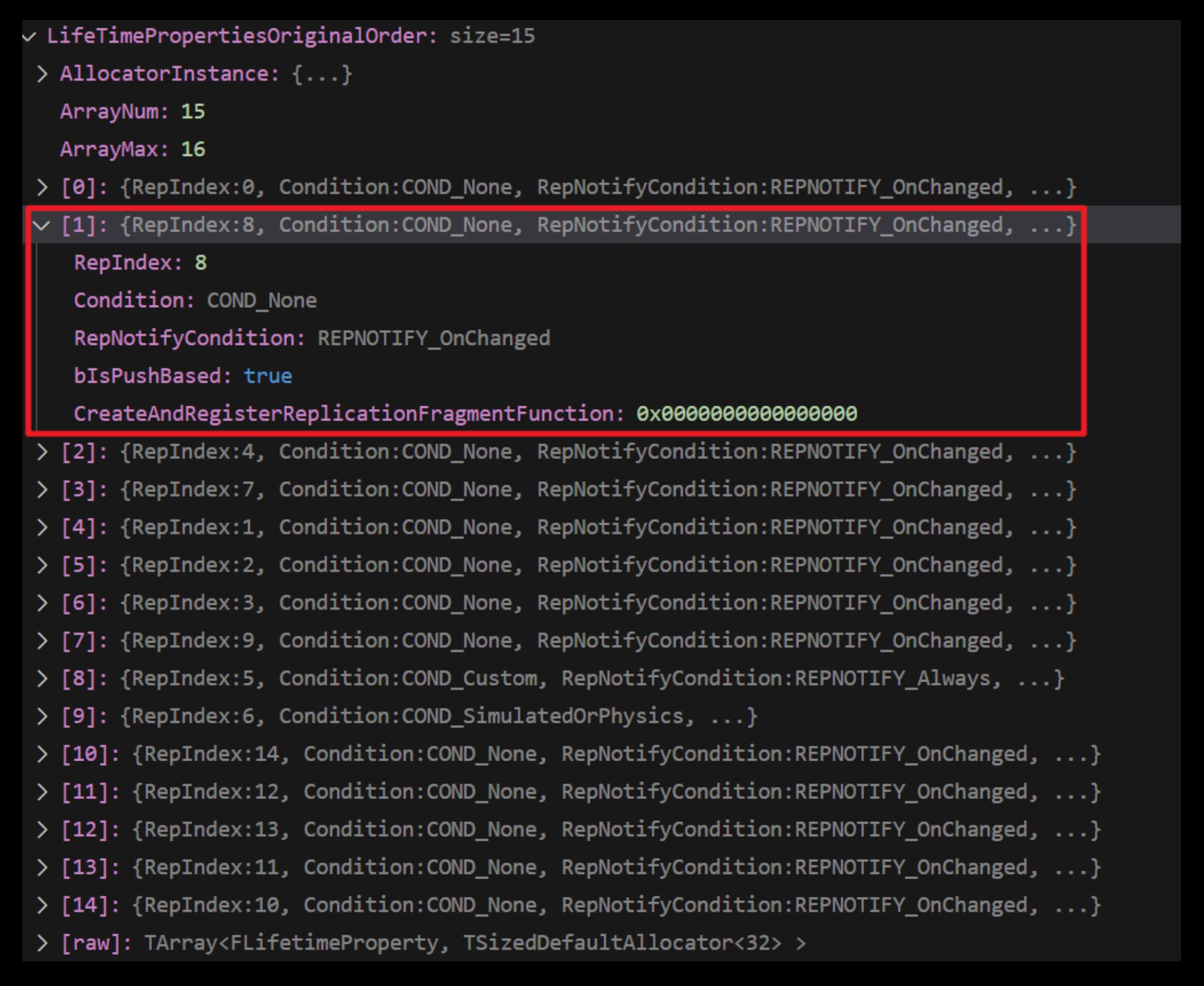

image-20240306195715818
FMemberProperty 用于描述某个 UClass 中成员的基本信息，也就是每个 Property 的相关信息：
const FProperty* Property;												//property 本身
const UFunction* PropertyRepNotifyFunction;								// 触发属性复制时的回调函数
const FPropertyNetSerializerInfo* SerializerInfo;						//property 数据加工器
CreateAndRegisterReplicationFragmentFunc CreateAndRegisterReplicationFragmentFunction; // 创建 Fragement 函数（FPropertyNetSerializerInfo）
EMemberPropertyTraits Traits;											// Traits property
ELifetimeCondition ReplicationCondition;								// 同步生命周期条件
uint16 ChangeMaskBits;													// 记录成员内部的脏标记
FMemoryLayoutUtil::FSizeAndAlignment ExternalSizeAndAlignment;			// 访问结构化对象时所需的内存偏移
FReplicationStateDescriptorBuilder 职责其实是把 UClass 内的 MetaData 提取出来，归类之后存储在 FPropertyReplicationStateDescriptorBuilder 的 FMemberProperty 和 FMemberFunction 中。然后调用 FPropertyReplicationStateDescriptorBuilder 的 Build 函数获取创建好的 FReplicationStateDescriptor 。
常用函数：
  • FReplicationStateDescriptorBuilder::CreateDescriptorsForClass
  • FReplicationStateDescriptorBuilder::CreateDescriptorForStruct
  • FReplicationStateDescriptorBuilder::CreateDescriptorForFunction

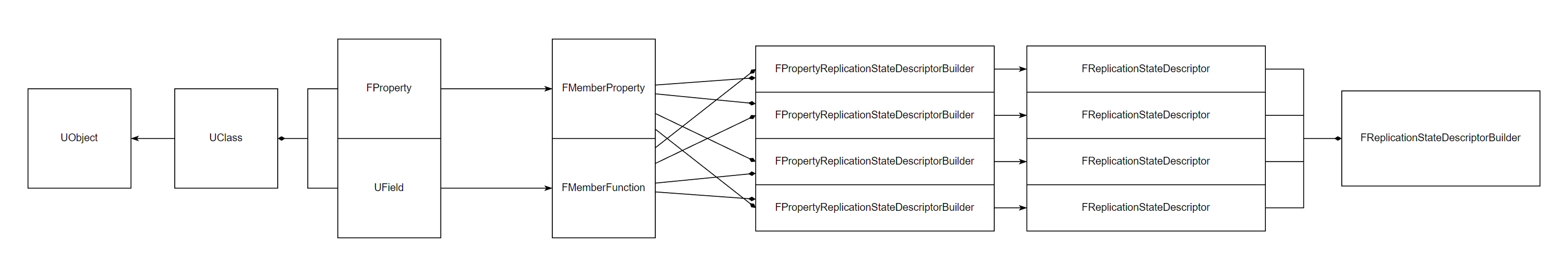

转换流程：
image-20240306141502363
# FReplicationStateDescriptor && FPropertyReplicationState
FReplicationStateDescriptor 用来描述一组成员的 MetaData，可以通过 FReplicationStateDescriptor 对对象属性进行偏移寻址、序列化反序列化等操作。是所有对象打解包的重要依仗，并且 FReplicationStateDescriptor 本身是根据类型绑定的，一个 UClass 可以关联多个存储了不同 MemberDescriptor 的 FReplicationStateDescriptor ，但是这个 UClass 所对应的 UObject 都可以通过这几个 FReplicationStateDescriptor 进行描述和访问。
FPropertyReplicationState 是 FReplicationStateDescriptor 的「实例化」。按照 FReplicationStateDescriptor 描述的规则构建出的网络层面的对象，其主要负责对 UObject 上的属性值做临时性的存储。
# FReplicationFragment
FReplicationFragment 是比 FPropertyReplicationState 更上一层级的抽象。负责关联 FReplicationStateDescriptor 和 FPropertyReplicationState ，并在此基础上关联 UObject 的实例，这样就可以通过 Fragment 快速对 UObject 进行各项操作。

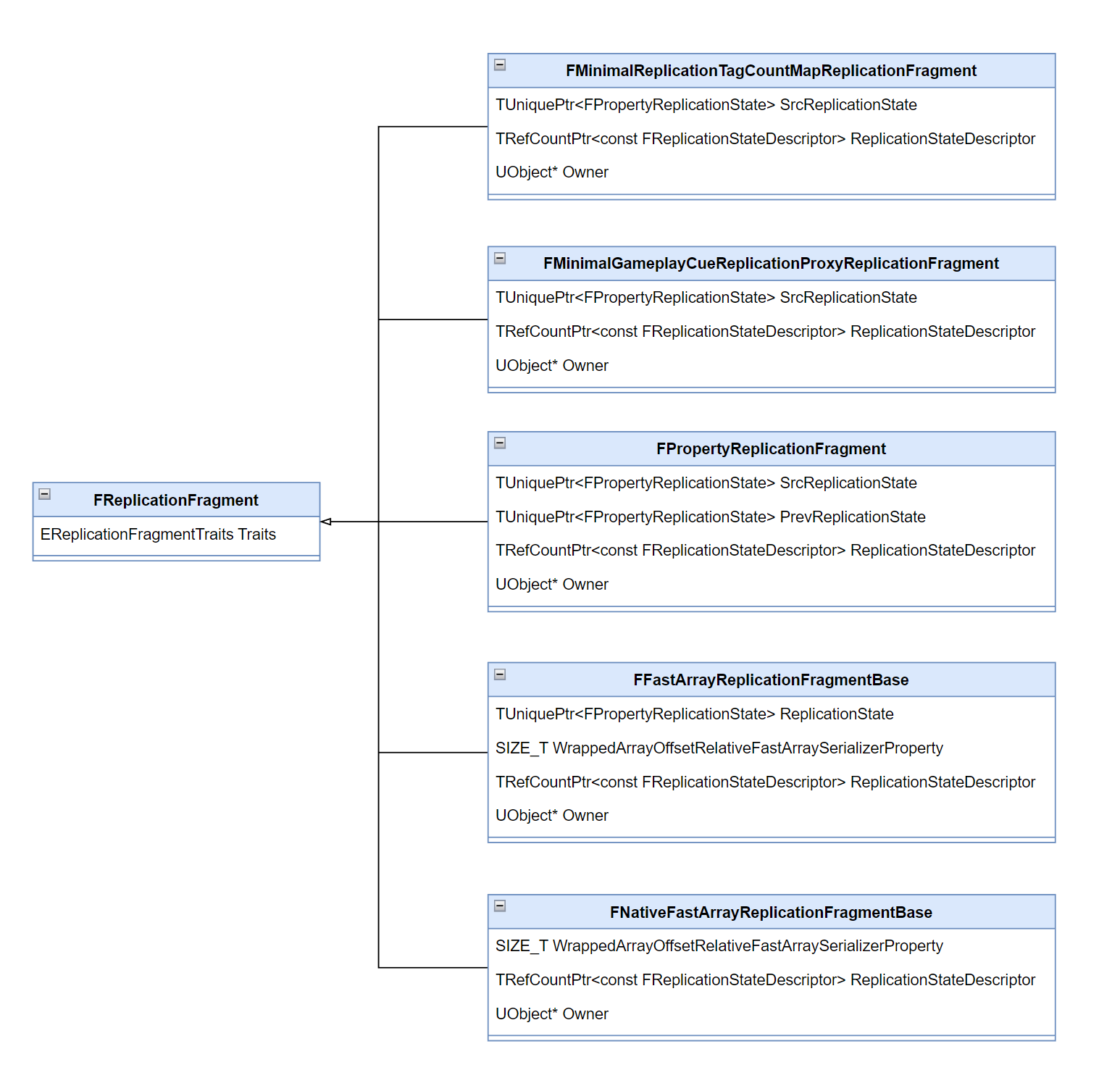

image-20240306170813210
这里以用的最多的 FPropertyReplicationFragment 展开一下：
  • 通过 FPropertyReplicationFragment 把网络数据回写 UObject 实例：通过 FReplicationReader 读取网络中收到的数据包，交由 FPropertyReplicationState::PushPropertyReplicationState 把数据回写入 UObject 实例，然后把旧的 UObject 数据存储在 PrevReplicationState 中。

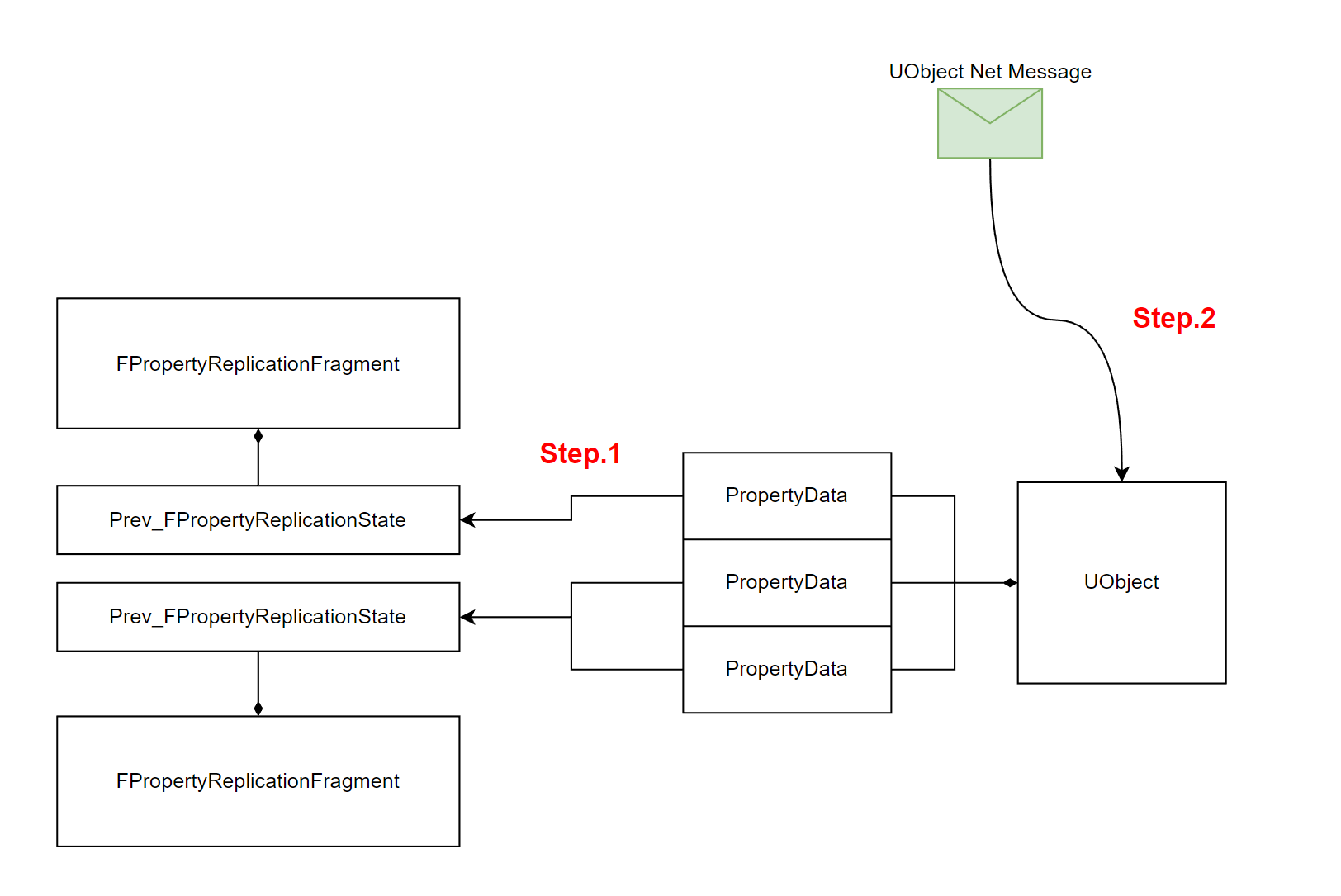

image-20240306163909949

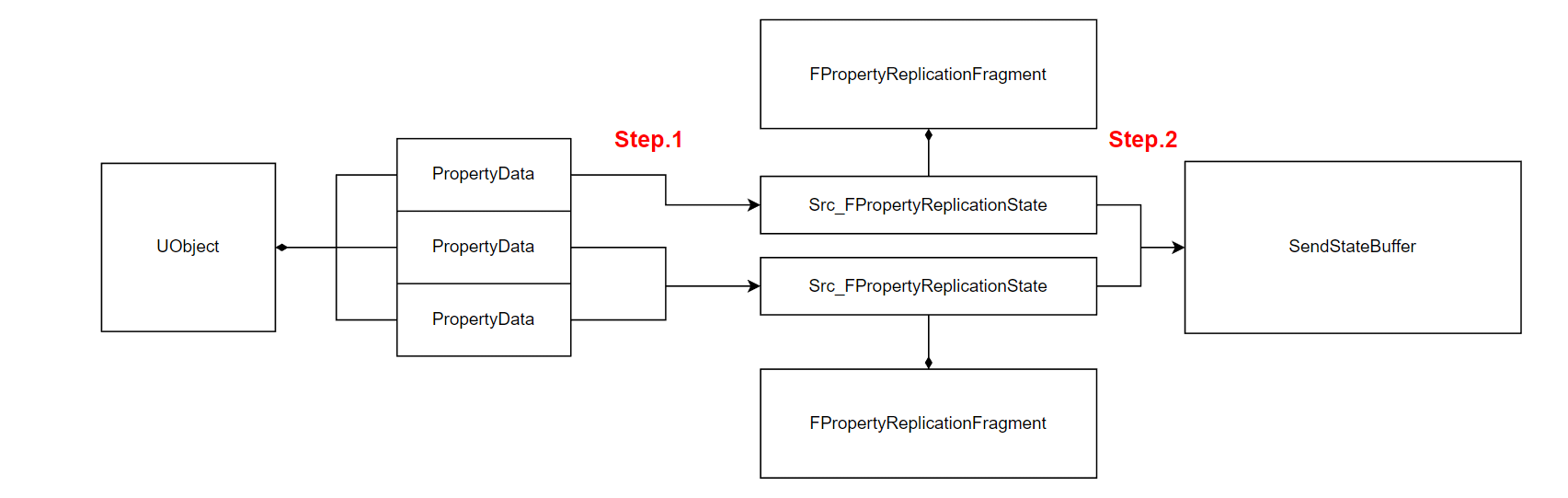

  • 通过 FPropertyReplicationFragment 把 UObject 实例中的脏数据提取：通过 FPropertyReplicationFragment::PollReplicatedState 再每帧开始同步前，根据脏标记从 UObject 实例上获取最新的脏数据，并且存储在 SrcReplicationState，后面再根据优先级序列化到 SendStateBuffer 中。
image-20240306171221158
# FReplicationInstanceProtocol && FReplicationProtocol
FReplicationInstanceProtocol 结构图（简单以 FPropertyReplicationFragment 举例）：

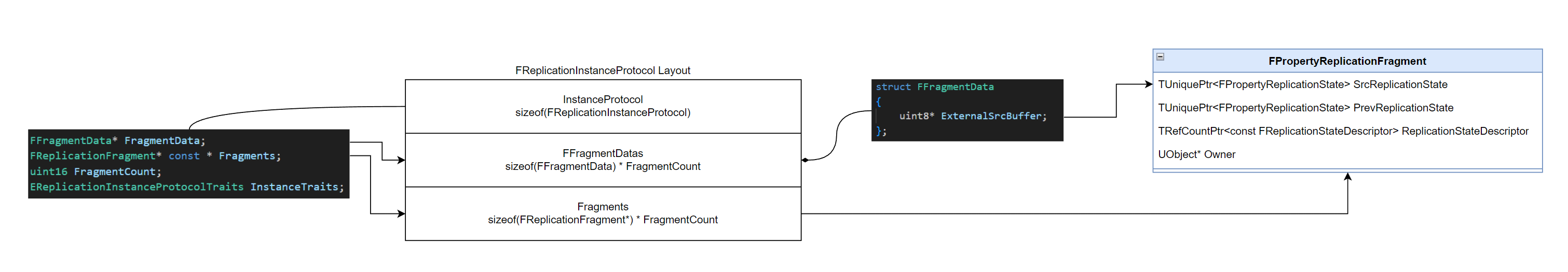

image-20240306172120538

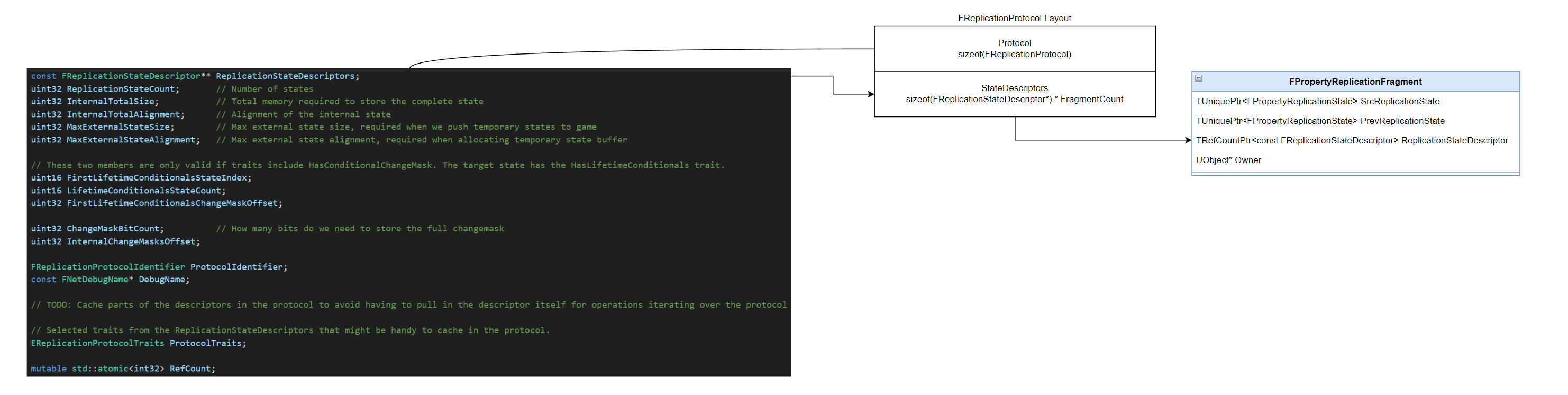

FReplicationProtocol 结构图（简单以 FPropertyReplicationFragment 举例）：
image-20240306192928846
两者是基于 FPropertyReplicationFragment 更上层级的抽象，并且也是对外暴露的最开放的结构。
  • FReplicationProtocol 更倾向于存储配置或者规则性质的内容。
  • FReplicationInstanceProtocol 则更多的存储和 Instance 有关的 State 信息。
# 总结
首先，除开 NetSerializerInfo 是在 Module 启动的时候就完成了所有类型的注册。其余的内容包括： Protocol、Fragment、ReplicationStateDescriptor、ReplicationState 都是在当有对象触发同步的时候以懒加载的方式创建并注册的。我们也可以简单整理出上述结构的关系图：

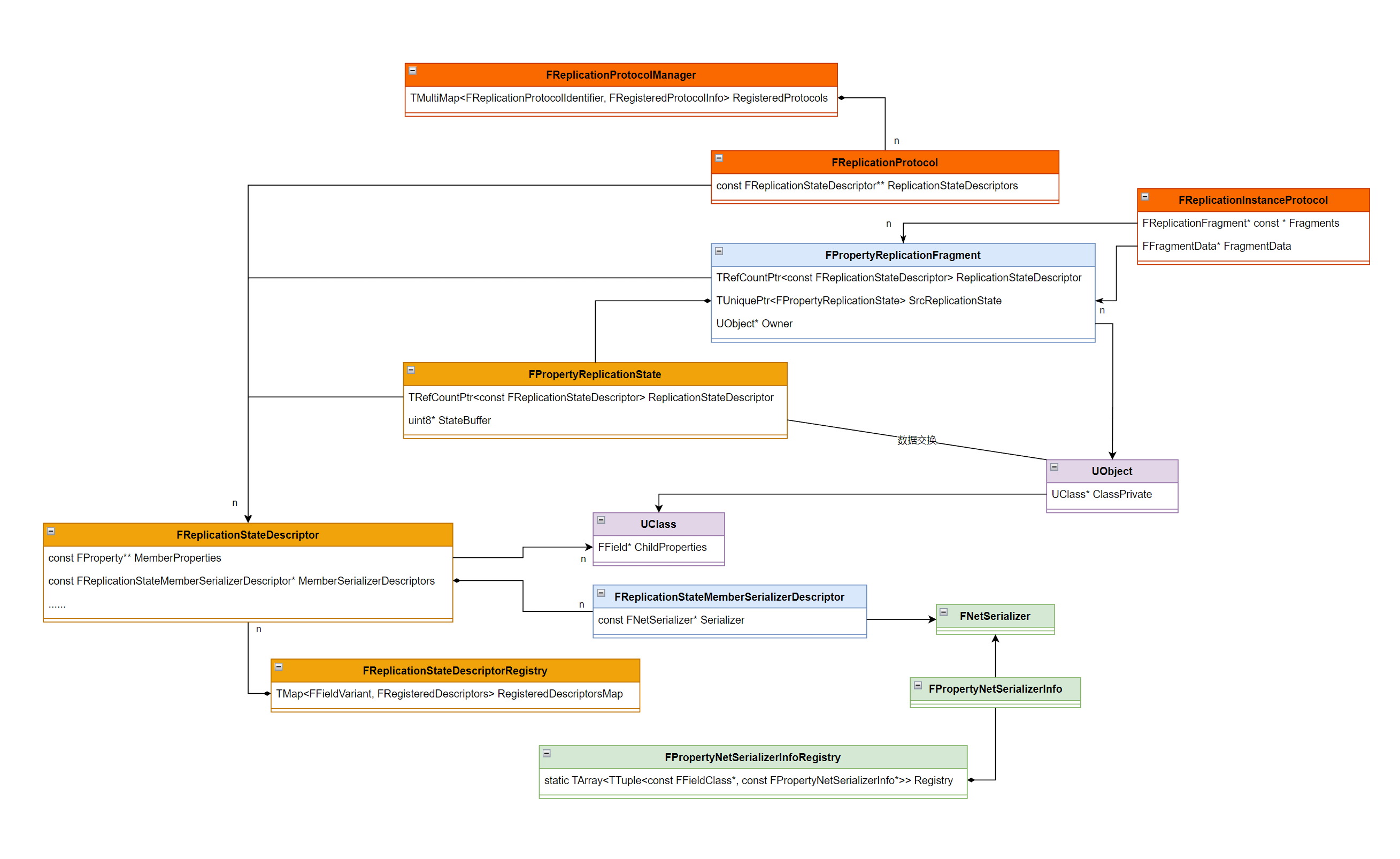

image-20240306204200358
  • FPropertyNetSerializerInfoRegistry 管理所有的 FPropertyNetSerializerInfo 进而管理所有的 FNetSerializer。它们在 IrisModule 启动的时候就被完全初始化好，以供后面的系统使用。
  • FReplicationStateDescriptorRegistry 管理所有的 FReplicationStateDescriptor。
  • FReplicationStateDescriptor 由存储若干个 FReplicationStateMemberSerializerDescriptor。并且保存了对应于 UClass 中 FProperty 的引用。
  • FReplicationStateMemberSerializerDescriptor 关联该 FProperty 的 FNetSerializer 用来处理打解包等序列化操作。
  • FReplicationProtocol 存储了 UClass 的全部描述信息（若干个 FReplicationStateDescriptor）
  • FPropertyReplicationState 保存若干个 FProperty 的描述（FReplicationStateDescriptor）和对应的数据（StateBuffer）。
  • FPropertyReplicationFragment 再次基础上关联了某个 UObject 实例，并实现了 StateBuffer <-> UObject 实例数据交换的逻辑。
  • FReplicationInstanceProtocol 管理多个 FPropertyReplicationFragment ，也就是一个完整 UObject 实例的全部数据的定义和存储。
  • FReplicationProtocolManager 负责缓存所有已经创建的 FReplicationProtocol 避免重复调用构造函数。

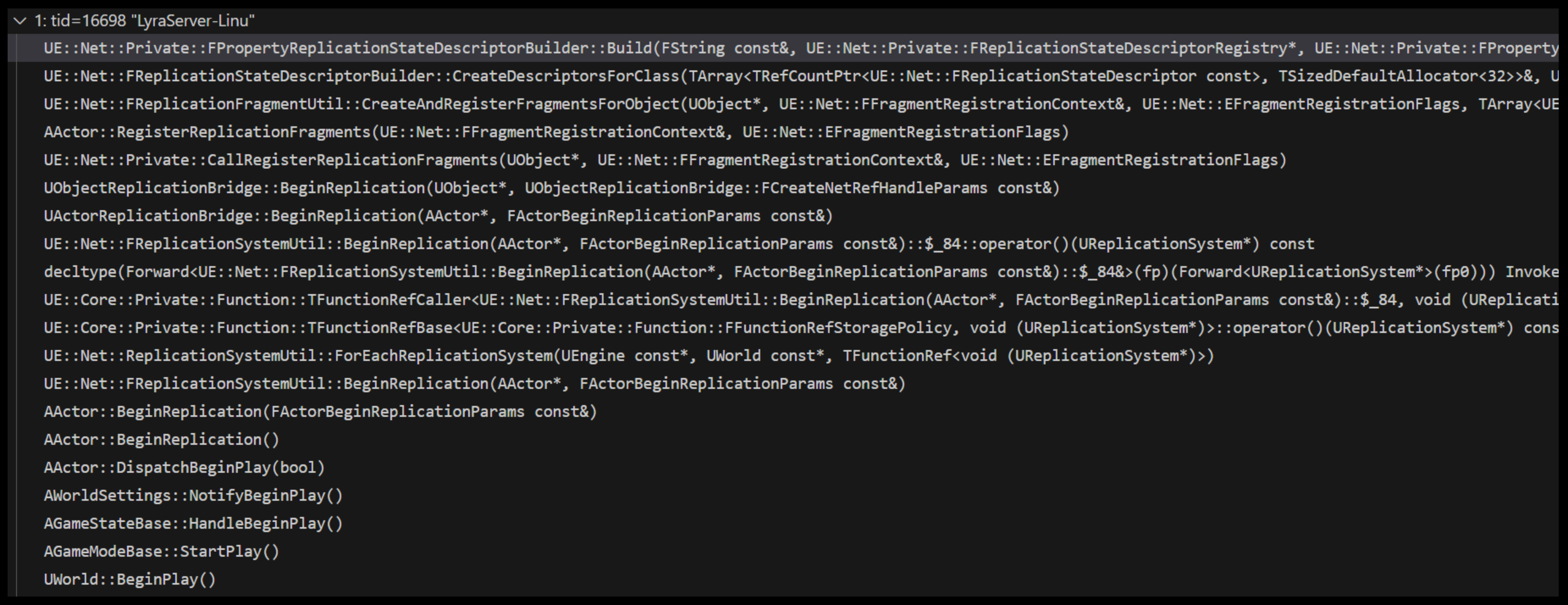

除去 FNetSerializer 以外，其他结构的创建都从对象的 BeginReplication 开始：
image-20240306205219395

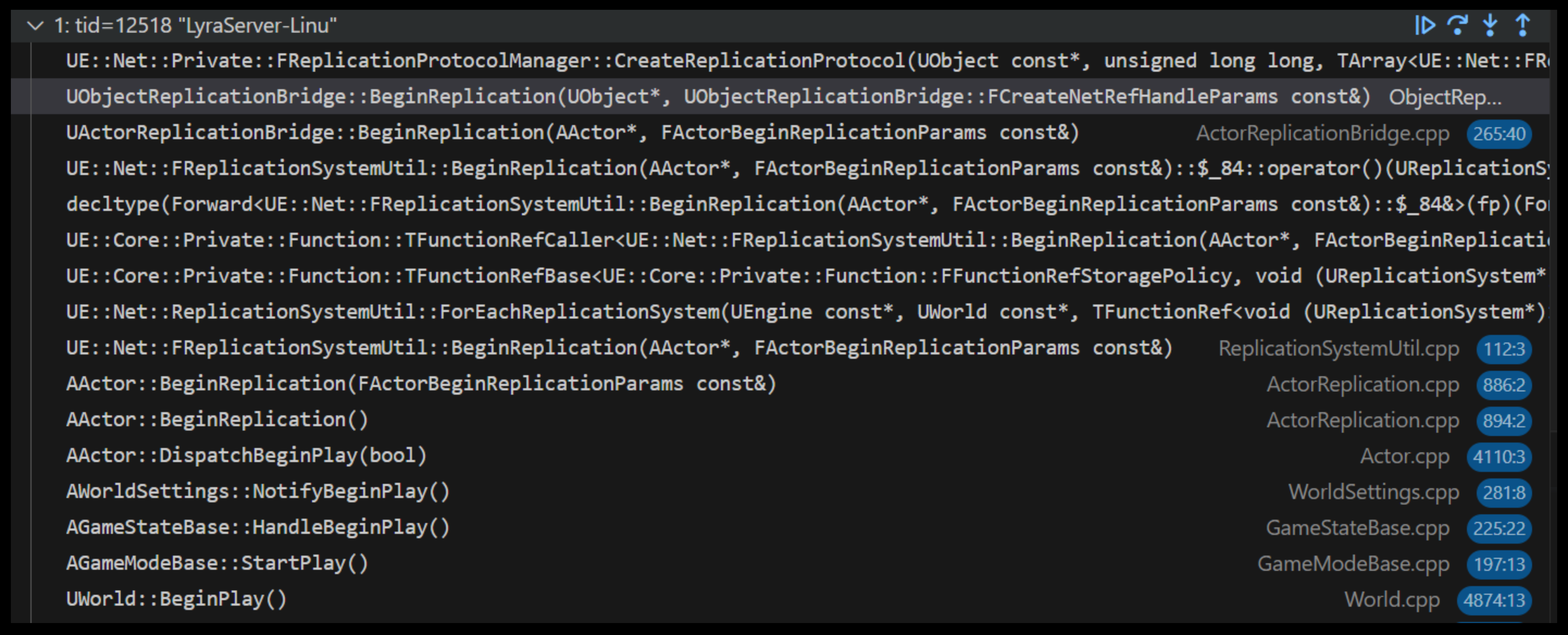

image-20240306205318111
整个 Replication System 其实是完全解耦于 Gameplay 的，不依赖 Gameplay 通过事件推送获取对象脏信息，而是通过 Poll 的轮询方式定期进行检查。数据的交互通过 ReplicationState 完成，除此以外其他任何模块都有内部独立的索引，引用关系等。
