以下为个人学习笔记整理。项目源码来自 kcp github 开源库

# kcp 源码阅读

# 收发包流程

Kcp 握手 | 挥手规则其实是上层应用自己定义的，因此实现上五花八门，这里简单介绍一下：

Kcp 握手：
- 客户端请求连接，服务器创建 kcp 对象，生成 conv 编号，通知客户端
- 客户端通过 conv 初始化 kcp，双端 conv 一致，开始通信
- 特殊情况：
  - 客户端连接请求丢失：客户端未收到 conv 触发重传
  - 服务器同步 conv 丢失：同理，客户端触发重传再次建立连接，服务器再次生成 conv 并同步
  - 客户端发起请求后断开（未通知服务器）：服务器 kcp 对象过保活期，直接销毁
Kcp 挥手。挥手有两种，一种是非正常挥手，一种是正常挥手：
- 非正常挥手。即自己断开后未通知对端
  - 客户端网络断开：服务器收不到断开请求，心跳结束后主动销毁 kcp，可以考虑额外主推一次断开请求给客户端，避免临时断网导致客户端无法重连
  - 客户端应用被杀：同上
  - 服务器宕机：客户端心跳失活，一般考虑重连 or 退出
- 正常挥手。自身断开前先通知对端
  - 客户端主动请求断开：服务器收到主动断开后，清理缓存数据并推送断开数据包后销毁 kcp 对象，客户端收到主动断开回包后处理断开逻辑，正常关闭。
  - 服务器强制踢客户端：客户端收到断开请求后，强制销毁 kcp，正常关闭。
- 特殊情况：
  - 客户端发送断开请求丢失：走超时重传或者直接强杀都行，反正服务器保活到了也会清理 kcp
  - 服务器推送断开包丢失：同理，心跳包失活，客户端主动断开或者重连

Kcp 本身的细节其实挺多，例如重连需不需要单独一种包类型用来区分，还是默认发送数据的情况下，如果双端 kcp 都保活（但心跳异常）情况下直接重连；如果断开连接后依旧收到了对端的数据包如何处理；如果由于超时发起了多次连接请求，收到了多个 conv 编号情况下的处理，这些问题都是挺值得思考的。🤔

数据包处理双端都基本一致，通过 update 机制一段时间处理一次发包，更新 buf 和 ack ，判断快传和重传更新窗口大小。

收包走 boost asio 的 socket 回调 async_receive_from ，从 socket 内读取数据到 kcp buffer 并执行用于定义的回调函数进行处理：

更新 ack_list ，用于下次 flush 的时候回包。
并尝试读取 kcp buffer 数据，如果数据不完整就等下一个包数据，并继续监听 socket
如果数据能够读取出来，则读取、解包后，送到上层逻辑处理，并继续监听 socket

# 相关数据结构

# Kcp 包头

	// 解包代码，压包同理
	data = ikcp_decode32u(data, &conv);
	data = ikcp_decode8u(data, &cmd);
	data = ikcp_decode8u(data, &frg);
	data = ikcp_decode16u(data, &wnd);
	data = ikcp_decode32u(data, &ts);
	data = ikcp_decode32u(data, &sn);
	data = ikcp_decode32u(data, &una);
	data = ikcp_decode32u(data, &len);
	// data copy
	memcpy(seg->data, data, len);

# 本地 Kcp Segment 结构

包体在内存中的组织形式：

	struct IKCPSEG
	{
	struct IQUEUEHEAD node;
	IUINT32 conv;
	IUINT32 cmd;
	IUINT32 frg;
	IUINT32 wnd;
	IUINT32 ts;
	IUINT32 sn;
	IUINT32 una;
	IUINT32 len;
	IUINT32 resendts;
	IUINT32 rto;
	IUINT32 fastack;
	IUINT32 xmit;
	IUINT8 reliable; // 定制字段，实现了部分数据可以非可靠机制
	char data[1];
	};

	struct IQUEUEHEAD {
	struct IQUEUEHEAD next, prev;
	};

# Kcp 对象数据结构

	struct IKCPCB
	{
	IUINT32 conn_id; // 外部设置的唯一标识
	IUINT32 conv, mtu, mss, state;
	IUINT32 snd_una, snd_nxt, rcv_nxt;
	IUINT32 ts_recent, ts_lastack, ssthresh;
	IINT32 rx_rttval, rx_srtt, rx_rto, rx_minrto, rx_rttval_ratio;
	IUINT32 snd_wnd, rcv_wnd, rmt_wnd, cwnd, probe;
	IUINT32 current, interval, ts_flush, xmit;
	IUINT32 nrcv_buf, nsnd_buf;
	IUINT32 nrcv_que, nsnd_que;
	IUINT32 nodelay, updated;
	IUINT32 ts_probe, probe_wait;
	IUINT32 dead_link, incr;
	struct IQUEUEHEAD snd_queue;
	struct IQUEUEHEAD rcv_queue;
	struct IQUEUEHEAD snd_buf;
	struct IQUEUEHEAD rcv_buf;
	IUINT32 *acklist;
	IUINT32 ackcount;
	IUINT32 ackblock;
	void *user;
	char *buffer;
	char *unrel_buffer;
	int fastresend;
	int nocwnd, stream;
	int logmask;
	void (output)(const char buf, int len, struct IKCPCB kcp, void user);
	void (writelog)(const char log, struct IKCPCB kcp, void user);
	};

# 核心接口

# ikcp_create

创建一个 kcp 链接，发起端会构建一个随机数 conv 用来唯一标识，双端的 conv 一致才可以正常的处理消息。

	ikcpcb* ikcp_create(IUINT32 conv, void *user, IUINT32 conn_id, IUINT32 sys_current)
	{
	ikcpcb kcp = (ikcpcb)ikcp_malloc(sizeof(struct IKCPCB));
	// init kcp args

	// init buffer
	kcp->buffer = (char)ikcp_malloc((kcp->mtu + IKCP_OVERHEAD) 3);
	if (kcp->buffer == NULL) {
	ikcp_free(kcp);
	return NULL;
	}

	// init kcp args
	return kcp;
	}

# ikcp_setoutput | kcp->output | ikcp_output

kcp 的数据发送接口，调用之后默认视作数据包已经发送。

可以通过 ikcp_setoutput 来自定义 kcp->output 操作。

	// output segment
	static void ikcp_output(ikcpcb kcp, const void data, int size)
	{
	assert(kcp);
	assert(kcp->output);
	if (ikcp_canlog(kcp, IKCP_LOG_OUTPUT)) {
	ikcp_log(kcp, IKCP_LOG_OUTPUT, "[RO] %ld bytes", (long)size);
	}
	if (size == 0) return;
	kcp->output((const char*)data, size, kcp, kcp->user);
	}

# ikcp_update

定时进行调用，核心逻辑在 ikcp_flush 。

	//---------------------------------------------------------------------
	// update state (call it repeatedly, every 10ms-100ms), or you can ask
	// ikcp_check when to call it again (without ikcp_input/_send calling).
	// 'current' - current timestamp in millisec.
	//---------------------------------------------------------------------
	void ikcp_update(ikcpcb *kcp, IUINT32 current, IUINT32 sys_current)
	{
	IINT32 slap;

	kcp->current = current;

	if (kcp->updated == 0) {
	kcp->updated = 1;
	kcp->ts_flush = kcp->current;
	}

	slap = _itimediff(kcp->current, kcp->ts_flush);

	if (slap >= 10000 \|\| slap < -10000) {
	kcp->ts_flush = kcp->current;
	slap = 0;
	}

	if (slap >= 0) {
	kcp->ts_flush += kcp->interval;
	if (_itimediff(kcp->current, kcp->ts_flush) >= 0) {
	kcp->ts_flush = kcp->current + kcp->interval;
	}
	ikcp_flush(kcp, sys_current);
	}
	}

# ikcp_flush

发送之前打包好待发送的数据包：

同步之前收到包的 ack 信息
【可选】尝试请求对端窗口大小
【可选】尝试回复对端窗口请求
计算所需发送的包体数据并发包：
- 发送非可靠包
- 发送正常包
- 发送超时包
- 发送重传包
根据发送的包体种类更新各项参数（拥塞控制、慢启动）

	//---------------------------------------------------------------------
	// ikcp_flush
	//---------------------------------------------------------------------
	void ikcp_flush(ikcpcb *kcp, IUINT32 sys_current)
	{
	// 'ikcp_update' haven't been called.
	if (kcp->updated == 0) return;

	// 【step.1】通知上一次 flush 至今收到的所有包的 ack 信息
	for (i = 0; i < kcp->ackcount; i++) {
	// 尝试和包并发包
	}

	// 【step.2】设置下一次探查对端的窗口大小的时间点
	if (kcp->rmt_wnd == 0) {
	if (kcp->probe_wait != 0) {
	if (_itimediff(kcp->current, kcp->ts_probe) >= 0) {
	//...
	kcp->probe \|= IKCP_ASK_SEND;
	}
	}
	}

	// 【step.2.1】满足探查条件会捎上一个探查包，通知对端发送窗口大小
	if (kcp->probe & IKCP_ASK_SEND) {
	//...
	}

	// 【step.2.2】发送探查回复包，通知对端自身窗口大小
	// 在 ikcp_recv 中设置该标记，用于快速通知对端自身窗口有空余，可以开始发包了
	if (kcp->probe & IKCP_ASK_TELL) {
	//...
	}

	// 【step.3】尝试发送数据包
	// 【step.3.1】计算拥塞窗口大小，表示对端还能接收到的最大包数量
	cwnd = _imin_(kcp->snd_wnd, kcp->rmt_wnd);
	if (kcp->nocwnd == 0) cwnd = _imin_(kcp->cwnd, cwnd);

	// 【step.3.2】把需要发送的数据包加入发送队列
	while (_itimediff(kcp->snd_nxt, kcp->snd_una + cwnd) < 0) {
	// 1 ~ 10 ~ 15 16
	// ---------------
	// \| ack \| unack \| snd_nxt
	// ---------------
	// \| cwnd = 20 \|
	// \| send cnt = 15 \|
	// 核心思想：拥塞窗口大小（cwnd） = 本端已发送对端未收到（unack） + 本次发送（）
	}

	// 【step.3.3】计算快速重传阈值，超过该值触发重传
	// 例如 resent = 3，像对端发送 1，2，3，4，5 包
	// 收到了 2 号包的 ack，那么 1 号包就算作 fastack + 1
	//fastack >= resent 尝试触发「快速重传」不再等超时了
	resent = (kcp->fastresend > 0)? (IUINT32)kcp->fastresend : 0xffffffff;
	// 【step.3.4】设置超时重传的计算规则
	rtomin = (kcp->nodelay == 0)? (kcp->rx_rto >> 3) : 0;

	// 【step.3.5】开始读取缓存队列的数据进行发包
	for (p = kcp->snd_buf.next; p != &kcp->snd_buf; p = p->next) {
	IKCPSEG *segment = iqueue_entry(p, IKCPSEG, node);
	int needsend = 0;

	// 【step.3.5.1】非可靠包特殊处理，不放入 ack_list 也不计算重传时间
	if (segment->cmd == IKCP_CMD_UNRELIABLE) {
	// ...
	continue;
	}

	// 【step.3.5.2】计算需要重传的包体
	// 非重传包初始化各项参数，重传时间，重传次数...
	if (segment->xmit == 0) {
	//...
	needsend = 1;
	}
	// 「超时重传」更新各项参数，重传时间，重传次数...
	else if (_itimediff(current, segment->resendts) >= 0) {
	needsend = 2;
	lost = 1; // 记录出现了报文丢失
	//...
	// 根据 nodelay 重新计算下次重传时间
	if (kcp->nodelay == 0)
	segment->rto += kcp->rx_rto; //tcp 规则 2 倍增长
	else
	segment->rto += kcp->rx_rto / 2; // 快传方式 1.5 倍增长
	segment->resendts = current + segment->rto;
	}
	// 「快速重传」根据后置丢包数，快速进行重传
	else if (segment->fastack >= resent) {
	needsend = 3;
	change++; // 标识快重传发生
	//...
	}

	if (needsend) {
	// 合包并发包

	// 记录本次发送的 Segment 数量

	// 超过最大重传次数，表示网络可能出现故障，直接断开连接
	if (segment->xmit >= kcp->dead_link) kcp->state = -1;
	}
	}

	//【step.3.5.3】把剩余残留未凑成满包的数据发送（合包后剩下的残渣）

	//【step.3.6】清理掉缓存数据内的「非可靠包」，因为不需要记录 ack 了

	// 【step.3.7】触发快速重传，需要调整拥塞窗口大小
	if (change) {
	// ...
	}

	// 【step.3.8】触发了超时重传，需要调整拥塞窗口大小
	if (lost) {
	// ...
	}
	}

# ikcp_input

输入数据是通过系统层的 UDP 传输机制发回的 KCP 包。

通过 ikcp_input 接口处理不同类型的包体来实现 KCP 逻辑：

保证可靠性逻辑（重传机制）
窗口大小请求等规则

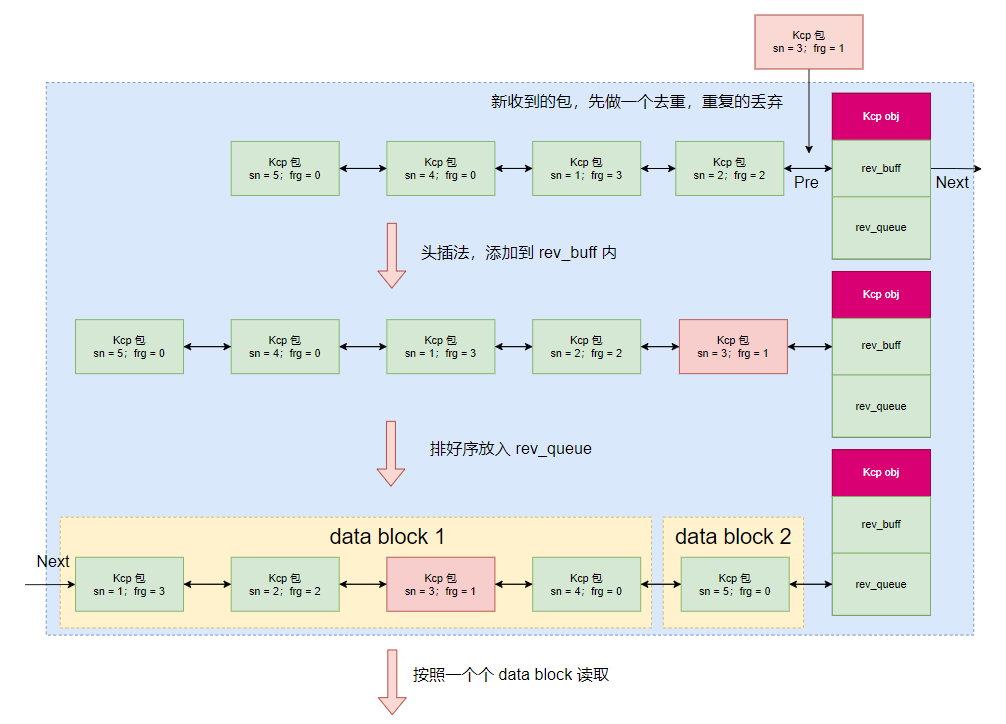

把收到的数据规范化，带有 Segment 头信息，并加入 rev_buf （无序）
根据 sn 再对 rev_buf 内的 Segment 进行排序并放入到 rev_queue （有序）
为后续 ikcp_recv 操作做准备

如下是一个 PUSH 包的部分流程：

	//---------------------------------------------------------------------
	// input data
	//---------------------------------------------------------------------
	int ikcp_input(ikcpcb kcp, const char data, long size)
	{
	//【step.1】解 kcp 包
	while (1) {
	//【step.1.1】检查 conv 值
	if (conv != kcp->conv) return -1;

	//【step.1.2】解 kcp 包头，获取包体类型

	//【step.1.3】遇到非法包类型直接退出
	if (cmd != IKCP_CMD_PUSH && cmd != IKCP_CMD_ACK &&
	cmd != IKCP_CMD_WASK && cmd != IKCP_CMD_WINS &&
	cmd != IKCP_CMD_UNRELIABLE)
	return -3;

	//【step.1.4】设置远端窗口大小
	kcp->rmt_wnd = wnd;
	//【step.1.5】根据远端发来的第一个未收包编号
	// 说明未收包之前的包体都收到了，清理本地包缓存
	ikcp_parse_una(kcp, una);
	//【step.1.6】更新本地的未收包编号
	// 如果缓存内没有包体，那么编号为发送包 + 1，否则为最早的缓存包
	ikcp_shrink_buf(kcp);

	//【step.1.7】处理 ACK 包
	if (cmd == IKCP_CMD_ACK) {
	//【step.1.7.1】通过发包到 ack 时间差评估网络状况调整相应的参数
	ikcp_update_ack(kcp, _itimediff(kcp->current, ts));

	//【step.1.7.2】清理本地已发包缓存和未收包编号
	ikcp_parse_ack(kcp, sn);
	ikcp_shrink_buf(kcp);

	//【step.1.7.3】记录最大的 ack 包编号
	}
	//【step.1.8】处理对端数据包
	else if (cmd == IKCP_CMD_PUSH) {
	//【step.1.8.1】本地窗口还能容纳包数据情况下，解包，否则直接丢弃
	if (_itimediff(sn, kcp->rcv_nxt + kcp->rcv_wnd) < 0) {
	//【step.1.8.2】更新 ack_list 内的信息
	ikcp_ack_push(kcp, sn, ts);

	//【step.1.8.3】如果是之前没收到的包 sn > kcp->rcv_nxt
	// 创建包结构，并丢到 rev_buf 里面（无序的）
	if (_itimediff(sn, kcp->rcv_nxt) >= 0) {
	// 初始化 segment 包头
	ikcp_parse_data(kcp, seg);
	}
	}
	}
	//【step.1.9】处理对端请求窗口大小包
	else if (cmd == IKCP_CMD_WASK) {
	// 标记一下，下次 flush 的时候需要回复本端窗口大小
	kcp->probe \|= IKCP_ASK_TELL;
	}
	//【step.1.10】对端收到了本地通知的窗口大小后的回包，不做处理
	else if (cmd == IKCP_CMD_WINS) {
	// do nothing...
	}
	//【step.1.11】收到了非可靠包，不需要记录在 ack_list 也不用清理缓存直接解完丢 rev_buff 里
	else if (cmd == IKCP_CMD_UNRELIABLE) {
	// ...
	} else {
	return -3;
	}
	}

	//【step.2】根据最大未收包编号，更新之前的未收包的丢包次数，用于快速重传
	if (flag != 0) {
	ikcp_parse_fastack(kcp, maxack);
	}

	//【step.3】拥塞控制
	// 之前的未收包，在本次 ack 后，有些收到了，说明数据正常送达了
	if (_itimediff(kcp->snd_una, una) > 0) {
	// 【step.3.1】如果拥塞窗口小于对端可接收大小，进入流量控制和拥塞控制
	if (kcp->cwnd < kcp->rmt_wnd) {
	// ...
	//【step.3.1.1】当前拥塞窗口小于阈值，准备慢启动扩张拥塞窗口大小
	if (kcp->cwnd < kcp->ssthresh) {
	kcp->cwnd++;
	kcp->incr += mss;
	//【step.3.1.2】当前可发送数据小于一个分片大小，扩张发包大小和拥塞窗口大小
	} else {
	if (kcp->incr < mss) kcp->incr = mss;
	kcp->incr += (mss * mss) / kcp->incr + (mss / 16);
	if ((kcp->cwnd + 1) * mss <= kcp->incr) {
	kcp->cwnd++;
	}
	}
	//【step.3.1.3】如果拥塞窗口大于阈值，限制窗口大小和发包大小
	if (kcp->cwnd > kcp->rmt_wnd) {
	kcp->cwnd = kcp->rmt_wnd;
	kcp->incr = kcp->rmt_wnd * mss;
	}
	}
	}

	return 0;
	}

# ikcp_recv

批量读取 rev_queue 内按照 sn 顺序编排的包：

先对同一组 frg 的包进行读取，读到 frg = 0 的情况下停止（合包处理）
把所有数据合并到 buff 内，并在做一次 rev_buf -> rev_queue 的排序和移动
判断 recover ，打上标记用于下次 ikcp_flush 通知对端窗口大小，减少阻塞时间

	//---------------------------------------------------------------------
	// user/upper level recv: returns size, returns below zero for EAGAIN
	//---------------------------------------------------------------------
	int ikcp_recv(ikcpcb kcp, char buffer, int len)
	{
	// 【step.1】计算一下读取数据大小
	// 【step.1.1】读到下一个 frg = 0 包内所有 data 大小的总和（不包括包头）
	peeksize = ikcp_peeksize(kcp);

	// 【step.1.2】判断一堆边界情况

	// 【step.1.3】如果之前收包队列满了，表示对端不会再发数据了。
	// 需要标记一下，后面通知对端新的窗口，让对端能够继续发送数据
	if (kcp->nrcv_que >= kcp->rcv_wnd)
	recover = 1;

	// 【step.2】读取数据
	//merge fragment（合包），按照 data block 为单位进行读取，读到 frg = 0 停止
	for (p = kcp->rcv_queue.next; p != &kcp->rcv_queue; ) {
	// 读取数据
	if (fragment == 0)
	break;
	}

	// 【step.3】对 rev_buf 排序后加入到 rev_queue
	// 由于读取了一些 rev_queue 内容，因此可以再从 rev_buf 挪一部分过来
	while (! iqueue_is_empty(&kcp->rcv_buf)) {
	// move available data from rcv_buf -> rcv_queue
	}

	// 【step.4】打上通知对端窗口大小的标记
	if (kcp->nrcv_que < kcp->rcv_wnd && recover) {
	// ready to send back IKCP_CMD_WINS in ikcp_flush
	// tell remote my window size
	kcp->probe \|= IKCP_ASK_TELL;
	}

	return sz;
	}

# 规则汇总

Kcp 的发包有很多细节的规则，这里做一个梳理，并进一步的解释

# 「Stream」模式和「非 Stream」模式

kcp 支持两种模式的发包：

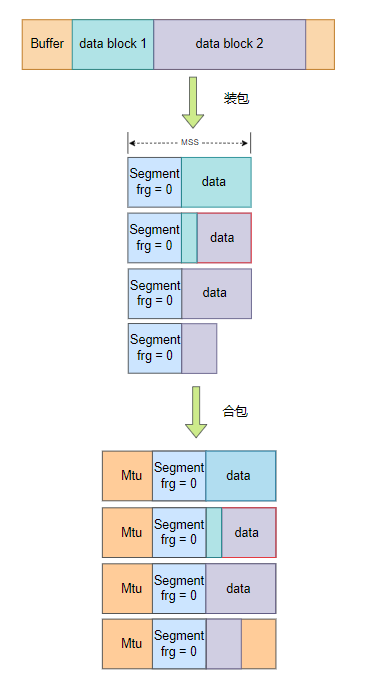

# Stream

假设图中每个 data block 都来自不同应用层的数据包

# 非 Stream

「Stream」模式情况下， data block 的数据是可以分段读取每个 data
「非 Stream」模式的解包必须一次性解出整个 data block
「Stream」模式情况下，多个 data block 可以拼接在一起进行发送，因此 data block 2 内的部分数据可以被拆分到第一个传输单元内，但是「非 Stream」不支持该操作，会对单个 data block 进行装包。

# 如何解出拼接过的数据？

例如我们需要读取蓝色方块的数据

假设第一个包数据来了，但是数据有点少，还不足一个包头，那么先存着，等下一个包。
下个包来了，发现可以解出包头了，但是后面的数据还少了，再等下一个包。
下个包来了，数据也够了，才开始进行解包。

这里的 data head 和 data len 已经是业务层面的规则了，并非 kcp 部分，实现上可以按照实际情况来

# 快速重传 | 超时重传

快速重传：后续包收到了，但是前面的包没收到，就会触发快速重传
超时重传：数据包发送后一段时间内没有收到 ack 回复，就会触发超时重传

# 合包规则

合包其实本质上是减少发包次数，尽可能利用带宽

# 滑动窗口

# 慢启动 | 拥塞窗口

慢启动本质是为了在严重丢包网络环境下，如果网络发生好转后，一点点放开发送窗口大小，增加每次发送的数据量

慢启动的实现一般是通过控制拥塞窗口大小，进而控制发包数量。

每次执行 ikcp_input 操作获取接受包时，如果发现之前发送的包被对端 ack 后（ snd_una 变了），会尝试扩大拥塞窗口大小：

如果没有超过阈值的情况下，每次 +1
如果超过阈值后，每次增加 1/ikcp_incr + 1/16 ，如果变化后下取整能够多出一个单位，则窗口 +1

	if (_itimediff(kcp->snd_una, una) > 0) {
	if (kcp->cwnd < kcp->rmt_wnd) {
	IUINT32 mss = kcp->mss;
	if (kcp->cwnd < kcp->ssthresh) {
	kcp->cwnd++;
	kcp->incr += mss;
	} else {
	if (kcp->incr < mss) kcp->incr = mss;
	kcp->incr += (mss * mss) / kcp->incr + (mss / 16);
	if ((kcp->cwnd + 1) * mss <= kcp->incr) {
	kcp->cwnd++;
	}
	}
	if (kcp->cwnd > kcp->rmt_wnd) {
	kcp->cwnd = kcp->rmt_wnd;
	kcp->incr = kcp->rmt_wnd * mss;
	}
	}
	}

当然，如果网络环境突然异常 —— 出现丢包（超时重传） | 链路切换导致乱序（快速重传），也会通过拥塞窗口减少发包数量避免无谓的超时重传：

出现丢包：这种情况下，可能网络直接就不好用了，发都发不过去，直接把拥塞窗口设置为 1 ，强行限流。

	if (lost) {
	kcp->ssthresh = cwnd / 2;
	if (kcp->ssthresh < IKCP_THRESH_MIN)
	kcp->ssthresh = IKCP_THRESH_MIN;
	kcp->cwnd = 1;
	kcp->incr = kcp->mss;
	}

出现乱序：网络波动比较大，频繁链路切换或者其他因素导致乱序，适当的降低窗口大小：
- 拥塞窗口阈值 ssthresh 减半，拥塞窗口调整为 ssthresh + resent(表示收到的乱序包数量，一般情况下等于 fastack)

	if (change) {
	IUINT32 inflight = kcp->snd_nxt - kcp->snd_una;
	kcp->ssthresh = inflight / 2;
	if (kcp->ssthresh < IKCP_THRESH_MIN)
	kcp->ssthresh = IKCP_THRESH_MIN;
	kcp->cwnd = kcp->ssthresh + resent;
	kcp->incr = kcp->cwnd * kcp->mss;
	}
