# Real-time Global Illumination

实时渲染中所描述的全局光照实际上就是比「直接光照」多一次的「间接光照」。

# Reflective Shadow Maps（RSM）

由于要用「次级光源（反射物）」去照亮周围的物体，又因为周围物体对「次级光源」的观察方向都是不同的 —— 需要知道「次级光源」各个方向上的光照强度。因此为了简化计算：不考虑观察方向带来的影响，假设所有的「反射物」的「BRDF」都是 diffuse 的。这样从任意方向的观察结果都是一致的。

GAME101 辐射度量学相关内容回顾

GAME101 全局光照回顾。沿用之前推导出来的公式。考虑了「辐射强度」和「距离平方」衰减以及「单位立体角对应的面积」

image-20210610194312340

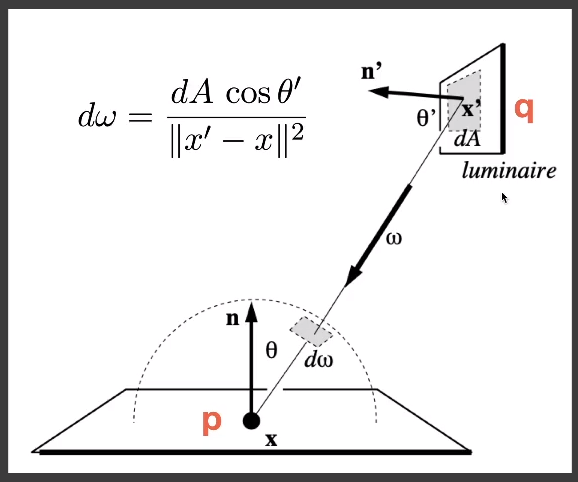

假设每个「次级光源」都是一个点（patch），那么计算一个物体的「间接光照」，就需要把所有 patch 作为光源计算一次光照。

这里把「次级光源」视作 q 被照亮的物体视作 p 。

image-20210610194604816

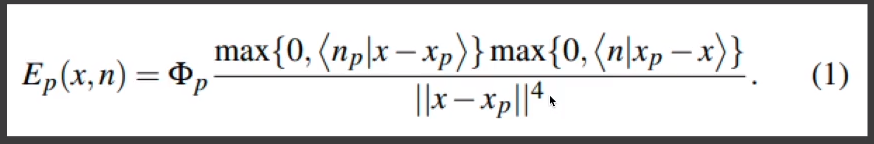

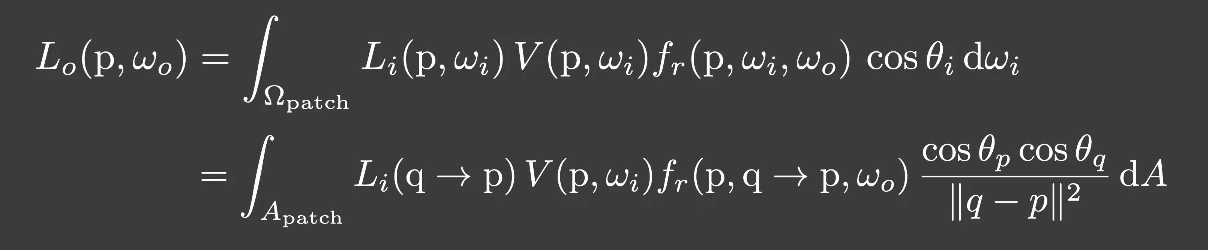

结合上面的公式，就可以得到 p 点沿着 wow_o 方向从「次级光源」接受到的光照强度公式。

image-20210610194800627

image-20210615095054850

  • 由于「次级光源」的「BRDF」假设为 diffuse。
    • 「次级光源」的「BRDF」：fr=ρ/πf_r = \rho / \pi，这里的「BRDF」是「次级光源」而非观察物体的。
    • 「次级光源」沿着 wow_o 方向出射的光线：$L_i = f_r \cdot \frac {\Phi}{dA}, \Phi \text {is the incident flux or energy} $，出射的光照强度等于各个方向上接收到的入射的总光照强度 X 「BRDF」/ 单位区域。

LiL_i 的计算已经解决了，剩下的「Visibility 函数」该如何处理呢？

一种办法是针对任何的「次级光源」都生成一张「shadow map」，不过这显然不太合适。因此就不计算了 😅。

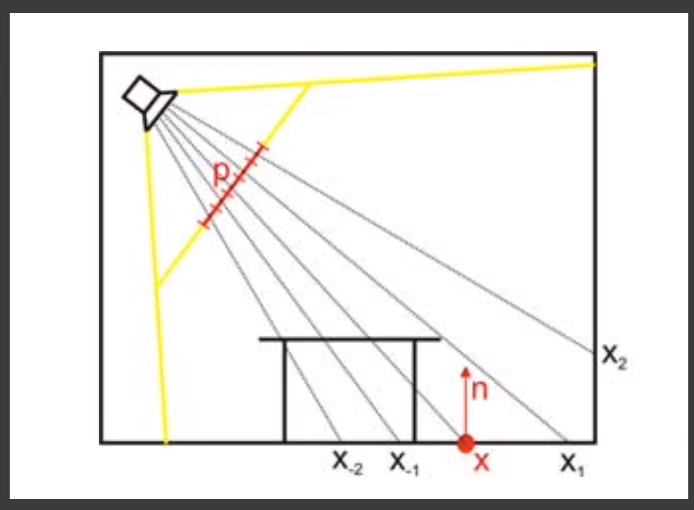

# Not all pixels in the RSM can contribute

  • Visibility 函数（就算是 diffuse 的也很难处理）
  • Orientation：「次级光源」的入射光方向和法线夹角不可能反射到某个物体，例如桌子上的「次级光源」不可能影响 x 的渲染结果。
  • Distance：距离太远了也不行。

image-20210610201552958

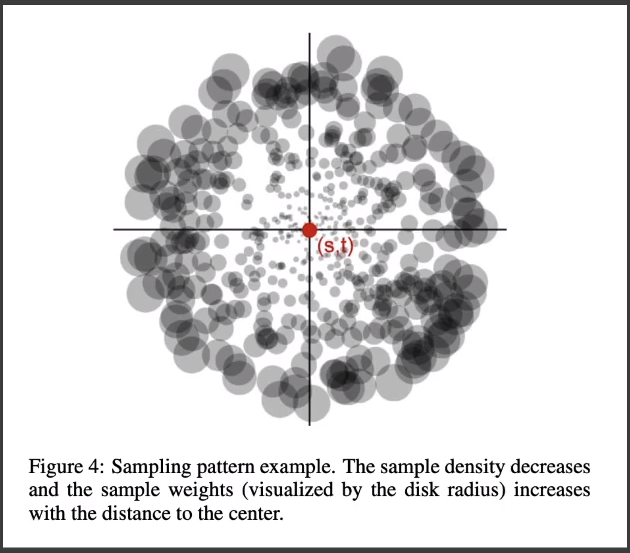

这里做一个大胆的假设：「shadow map」上两个像素点的距离，可以直接视作空间坐标内两个点的距离，这种情况下就可以简单的获得每个「次级光源」的作用范围：

image-20210610202540466

  • Acceleration
    • 对某个「shading point」周围选取一定数量的「次级光源」（采样）
    • 类似 PCSS 的一些预处理操作

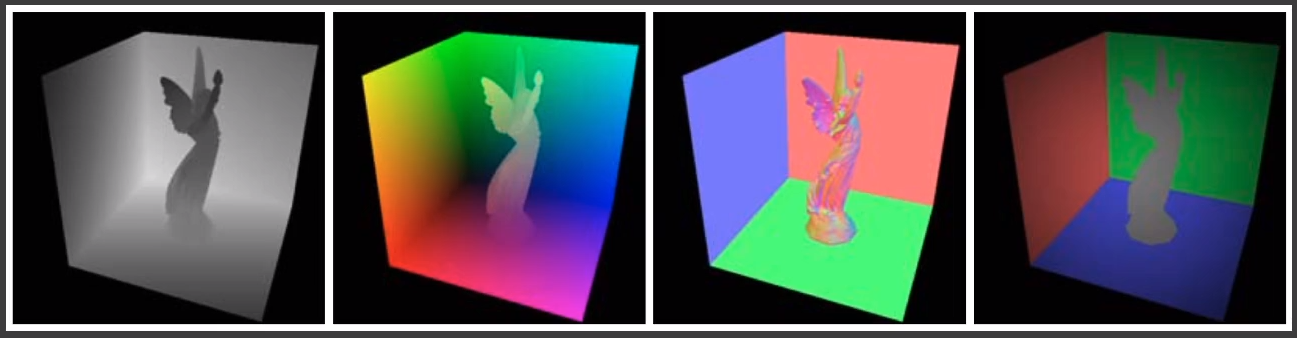

# What is needed to record in an RSM？

  • depth：深度。
  • world coordinate：世界坐标（计算距离）。
  • normal：法线，计算方向和 coscos 项。
  • flux：通量，计算光照强度。

image-20210610203109509

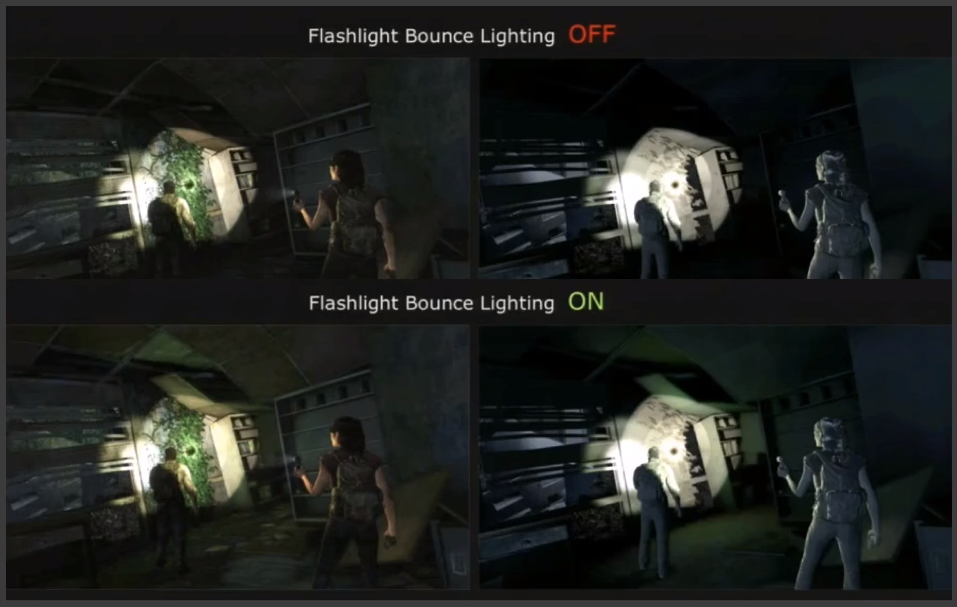

# Often used for flashlights in video games

image-20210610203437372

  • 优点
    • 容易实现
  • 缺点
    • 很多假设会让结果不准确。
    • 没有考虑「Visibility 函数」。
    • 直接光源越多，要做的「shadow map」就越多。
    • 采样数量和图片质量之间的权衡。

# Light Propagation Volumes（LPV）

# 【step1】Generation

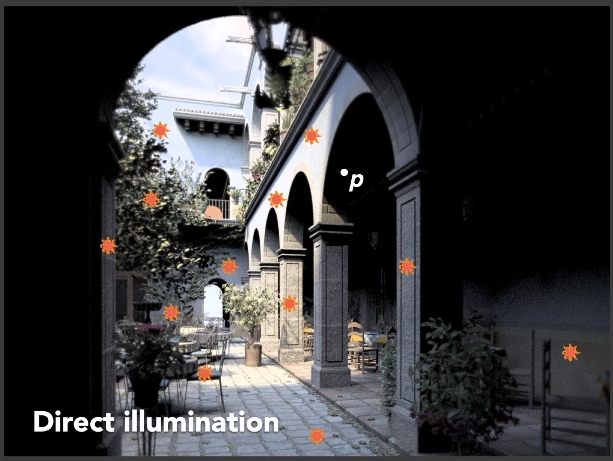

和「RSM」处理类似，用「shadow map」来找出所有的「次级光源」

image-20210611142852618

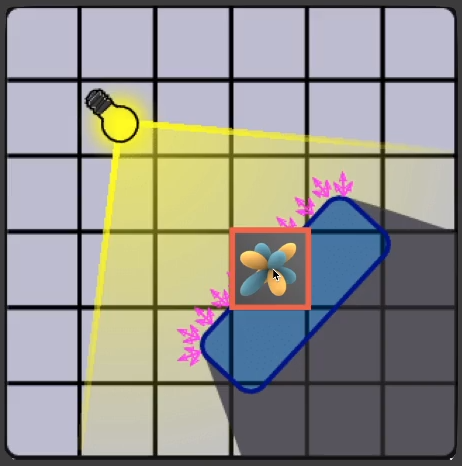

# 【step2】Injection

  • 将 3D 场景切分为 3D 网格。
  • 每个格子内部是否包含了「次级光源」
  • 对每个格子内的「次级光源」求和，得到以 3D 网格为单位的「次级光源」
  • 用「SH 函数」来进一步描述每个 3D 网格的 球面出射光照 ——2 阶（4 个基函数）就足以描述。

image-20210611143526754

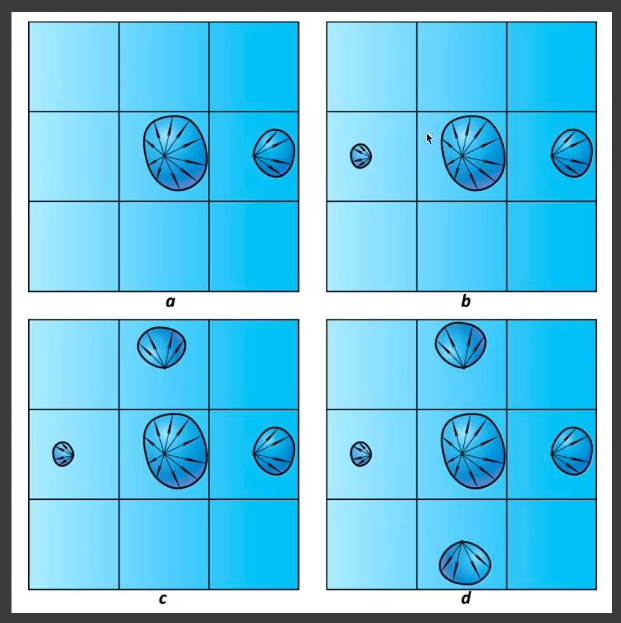

# 【step3】Propagation

  • 计算每个格子的「次级光源」的光照向六个面（不考虑斜对角）传播后的光照（不考虑「Visibility 函数」，所有格子都可以向四周传播光照，不会被遮挡）。
  • 对所有格子内的所有光照求和并用「SH 函数」表示。
  • 重复上述步骤多次，直到整个系统稳定。

image-20210611144128176

# 【step4】Rendering

  • 对任意的「shading point」，查询 3D 网格内对应的格子。
  • 获取该网格内的入射光强度。
  • 并计算「shading point」的光照。

# Any problems？

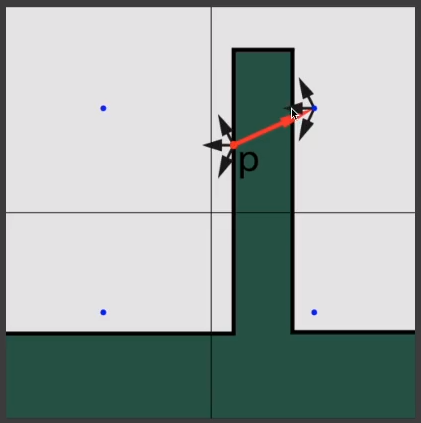

对遮挡的判断不理想，以格子为单位进行划分的情况下，格子内任意点的光照强度是一致的，就算实际情况中该点被遮挡了。

image-20210611144829287

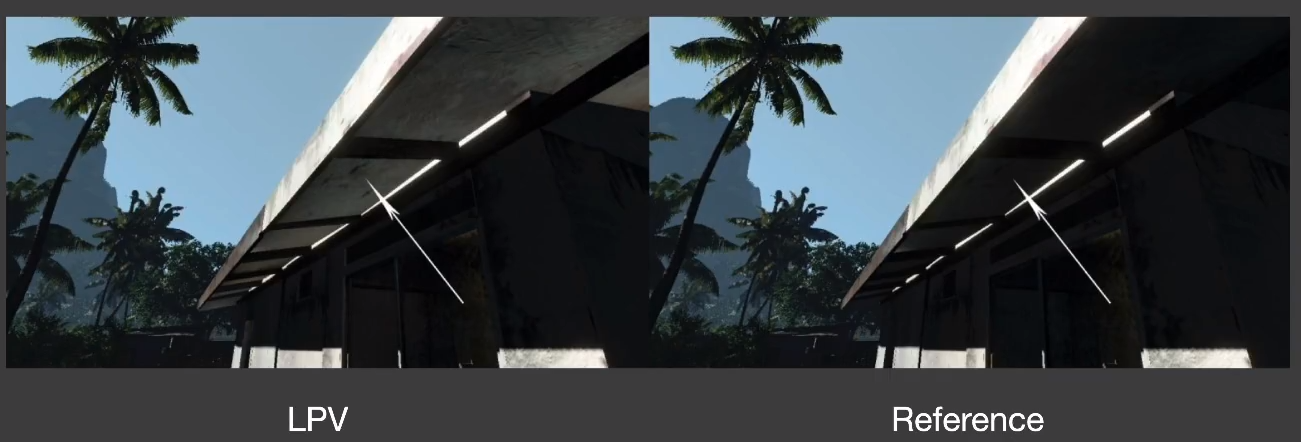

# Light leaking

image-20210611144950948

# Voxel Global Illumination（VXGI）

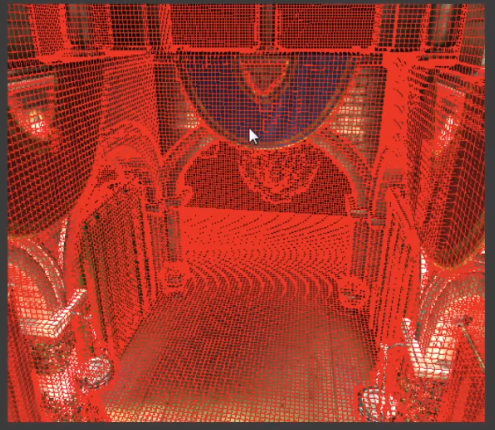

# Difference with RSM

  • 场景全部转化为一块块的格子（可以得到所有「次级光源」的格子和光照强度）。
  • 从「摄像机」出发到某个「shading point」并反射出一个视锥，计算视锥覆盖的「格子」（次级光源）的贡献。

image-20210611151839334

# 【step1】Voxelize the entire scene

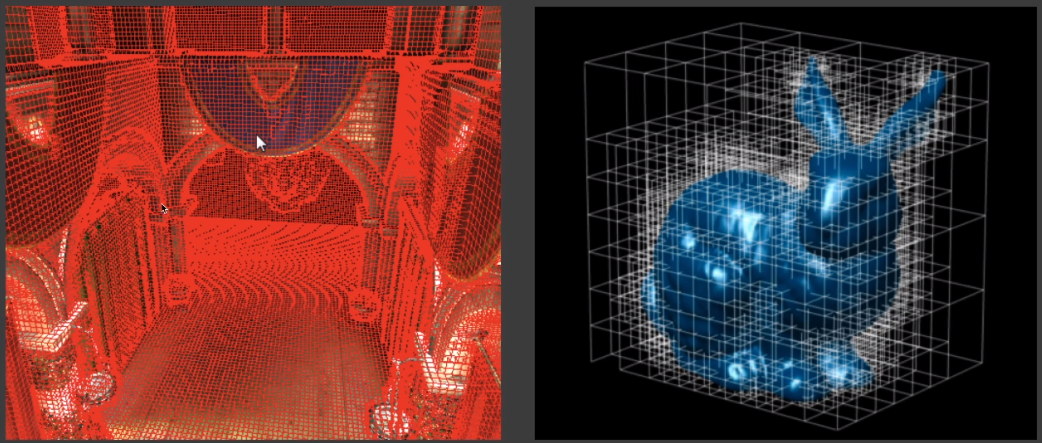

# 【step2】Build a hierarchy

image-20210611154005877

# 【step3】Pass1 from the light

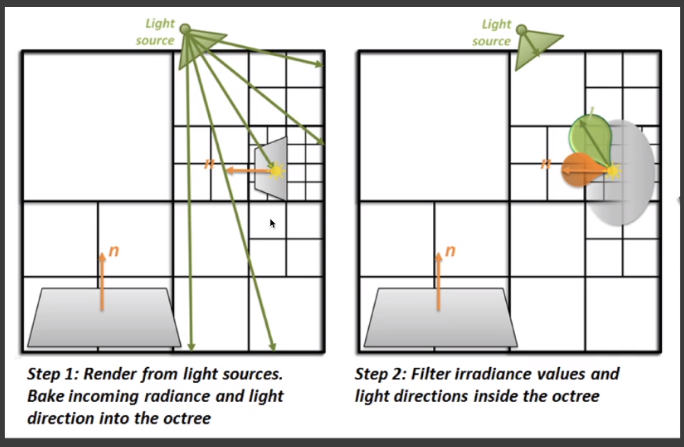

  • 通过光源计算任何一个「patch」的直接光照方向，以及「patch」表目的发现方向。并对多个「patch」进行合并得到一个更大的层级，记录层级上的入射光照方向分布和法线分布，这样就可以支持 glossy 的「BRDF」—— 当场计算出出射光线分布。

image-20210611154117973

# 【step4】Pass2 from the camera

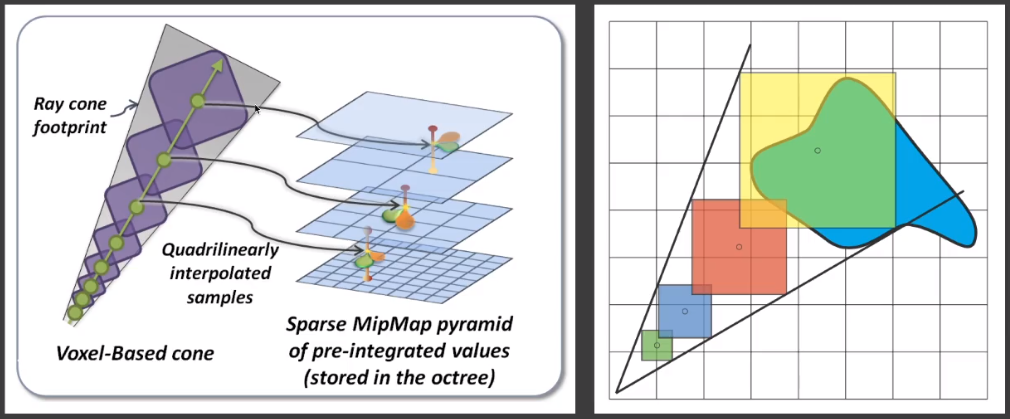

  • 对 glossy 的表面，沿着反射方向绘制一个圆锥。
  • 根据圆锥的长度，再对应层级大小的位置取「patch」进行光照贡献计算（越远取的层级越大）。

image-20210611155530878

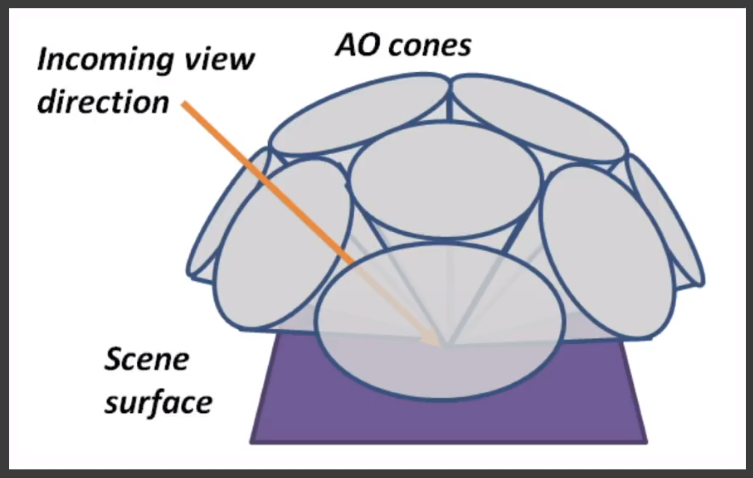

  • 对于 diffuse 的「BRDF」这个视锥如何绘制呢？
    • 用少数几个较大的圆锥来进行计算

image-20210611161901902

# Real-time Global Illumination（screen space）

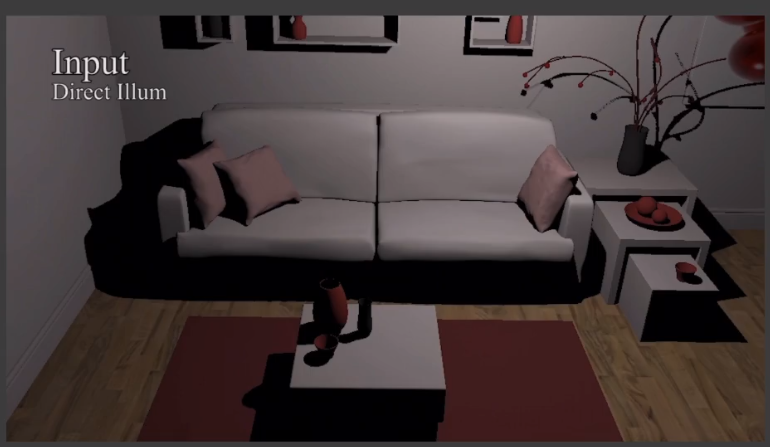

# What is 「screen space」？

  • 信息都来自于「screen」
  • 相当于对已经渲染过的图片做后期处理

image-20210611163333246

# Screen space Ambient Occlusion（SSAO）

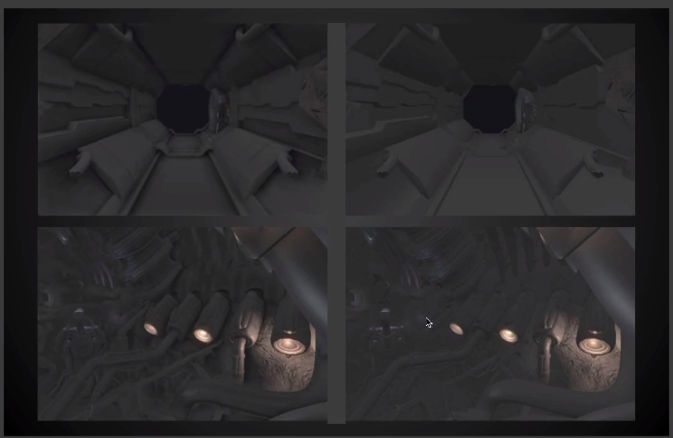

# Why AO?

  • 实现简单。
  • 增强了物体间的相对位置，画面更加立体。

image-20210611163728277

# What is SSAO？

用于在「屏幕空间」对环境光照近似的产物

# 【idea1】

假设环境光在任何位置都是相同的，参考「Blinn-Phong」模型

image-20210611164945028

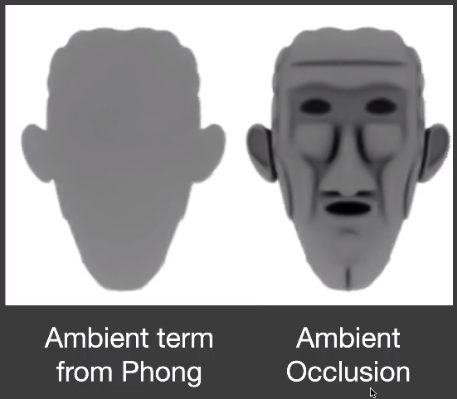

# 【idea2&3】

考虑不同位置对于环境光的接收程度「Visibility 函数」。

image-20210611165556577

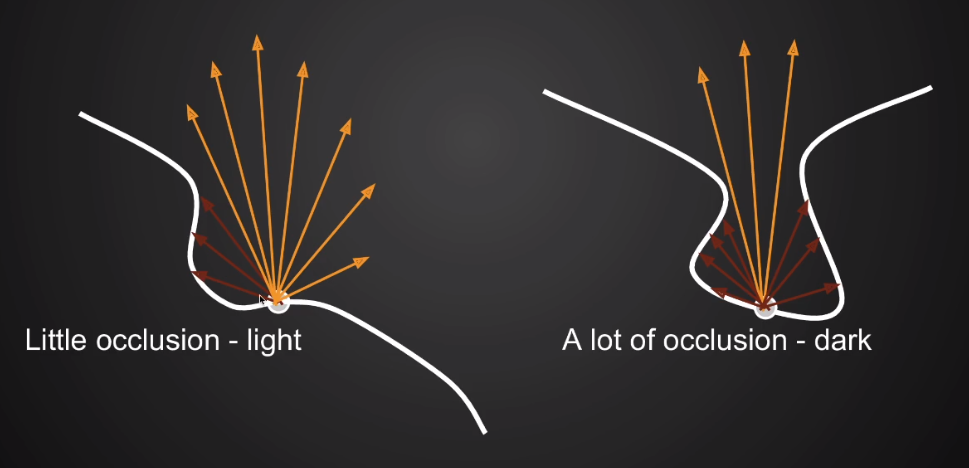

# Theory Ambient occlusion

image-20210611165743080

# rendering equation

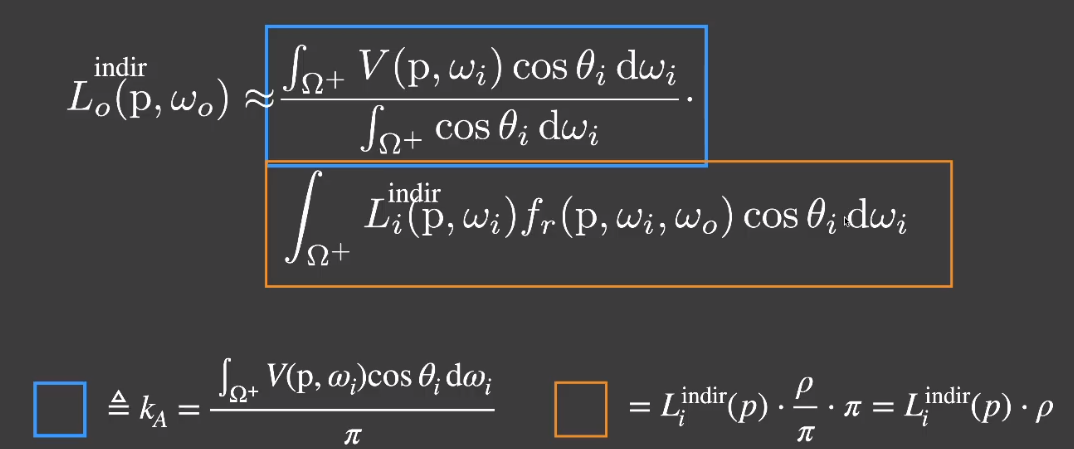

  • LiL_i 由于是间接光照，可以直接视作常数，「BRDF」可以当成 diffuse 的，也是常数。
  • 间接光照强度是常数，因此非常的 smooth，可以用「split sum」进行准确拆分并非近似。

image-20210611170914686

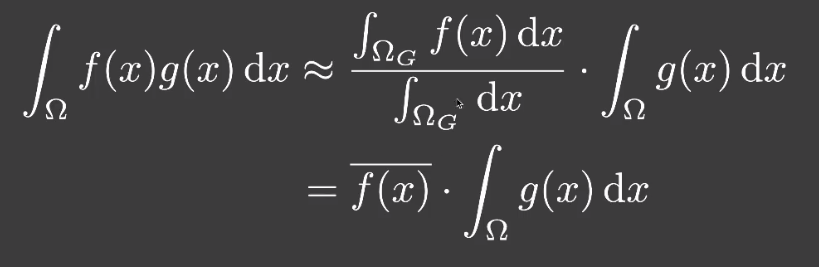

  • 另一种理解：相当于对积分范围的平均乘以光照强度积分。

image-20210611171902420

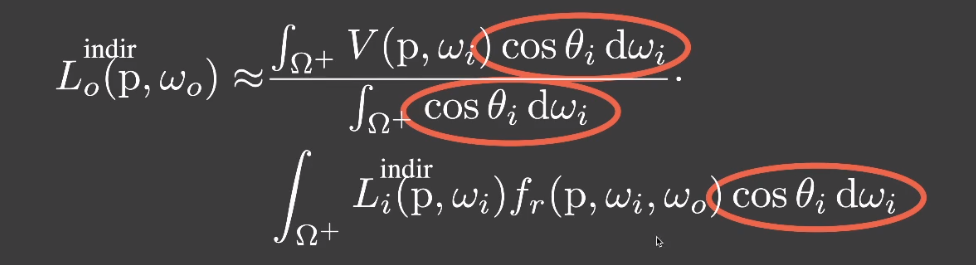

  • why cosθidwicos \theta_i \ dw_i？

image-20210611175413574

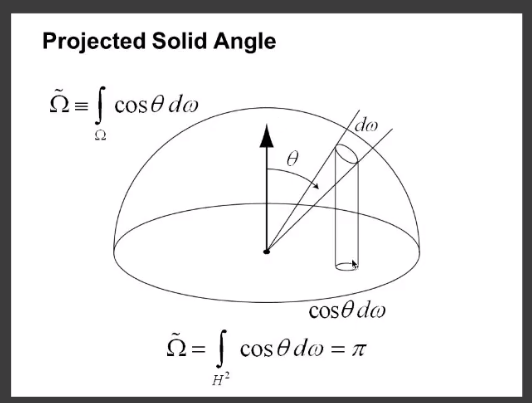

因为 cosθidwi=dx⊥cos \theta_i \ dw_i = dx_{\perp}，所以对半球积分就变成对圆积分，至此：把 3d 空间投影到了屏幕空间。

image-20210611173309322

# Actually Screen Space Ambient occlusion

  • 光照（LiL_i）本身是个常量。
  • 「Diffuse BRDF」——fr=ρπf_r = \frac{\rho}{\pi}。

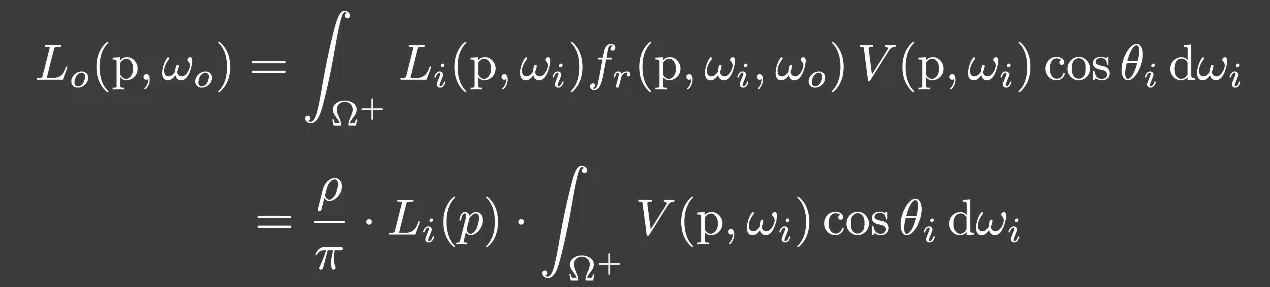

  • 然后把这两个常数项提出来，公式如下：

image-20210611182633672

# Calc「Visibility」

【object space】

  • Raycasting：需要额外打一次射线
  • Depends of scene complexity：场景越复杂越慢

【screen space】

  • Done in a post-rendering pass：在渲染结束后处理。
  • No pre-processing required：不需要预处理。
  • Doesn't depend on scene complexity：不依赖复杂场景。
  • Simple：实现简单。
  • Not physically accurate：但是在物理上不准确。

# Limited radius

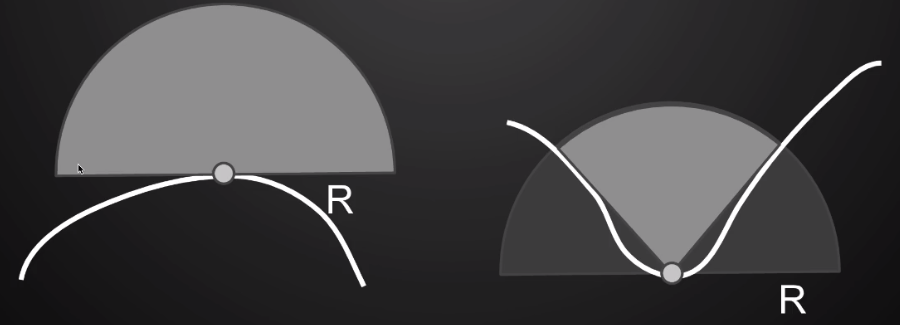

间接光照的照射范围有限，因此可以设置一个有效距离。

image-20210611184049599

# Ambient occlusion using the z-buffer

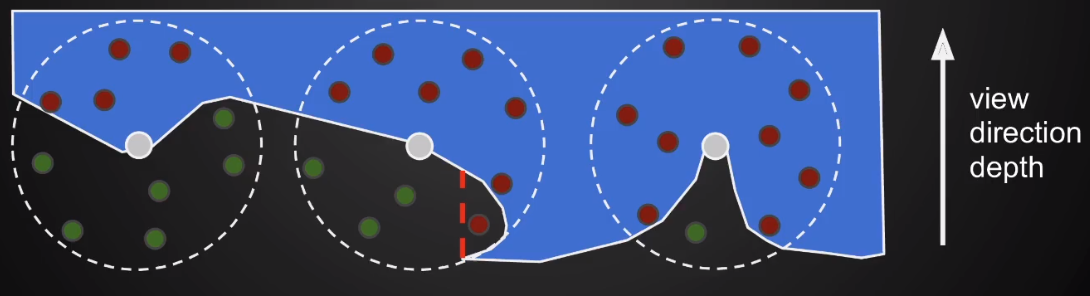

针对某个「shading point」（白色点），取其周围一个球形区域内进行随机采样，得到弱点的样本。

对于每个样本，通过该点的深度值和「shadow map」的深度进行比较来判断该点是否会对「shading point」接收到的「间接光照」产生贡献 —— 红色表示无贡献，绿色表示有贡献。

image-20210611184413904

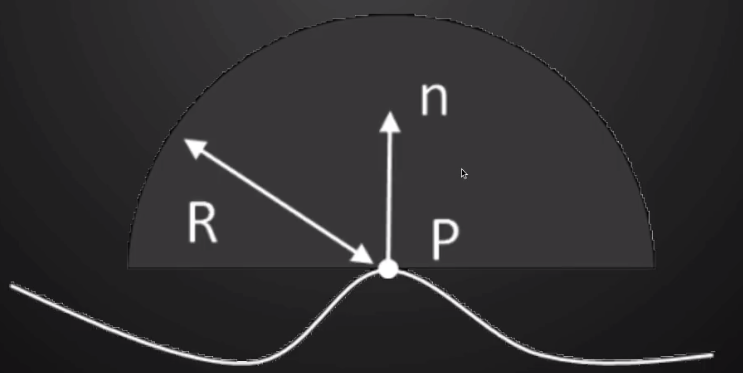

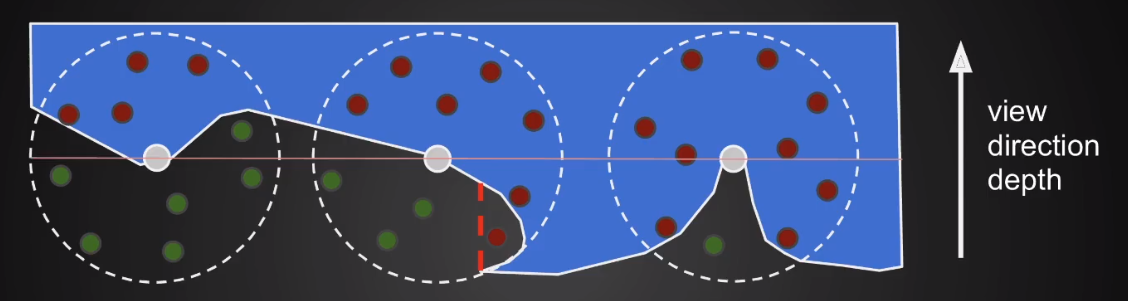

只需要对「法线」所在的半球做采样操作：剩下半边都是物体内部，一般不考虑穿透物体内部的光线。

image-20210611185134467

image-20210611185954306

# SSAO problem

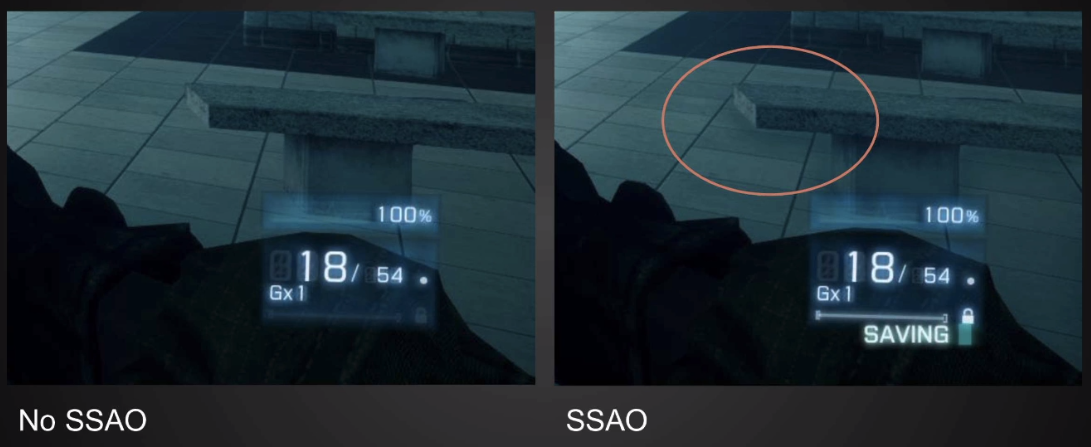

石凳空间上和地面不会有任何遮挡，但是由于是屏幕空间，因此在石凳和地面的交界处出现了错误的阴影。

image-20210611185518936

# Screen Space Directional Occlusion（SSDO）

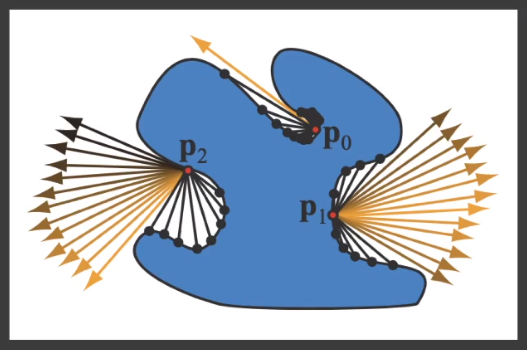

「SSDO」非常接近「RSM」，核心思想：

  • 针对每个「shading point」，随机的射出若干个射线
  • 如果射线遇到障碍物，那么障碍物发出的光线视作「间接光照」
  • 如果射线没有遇到障碍物，那么就算作「直接光照」

image-20210615174646374

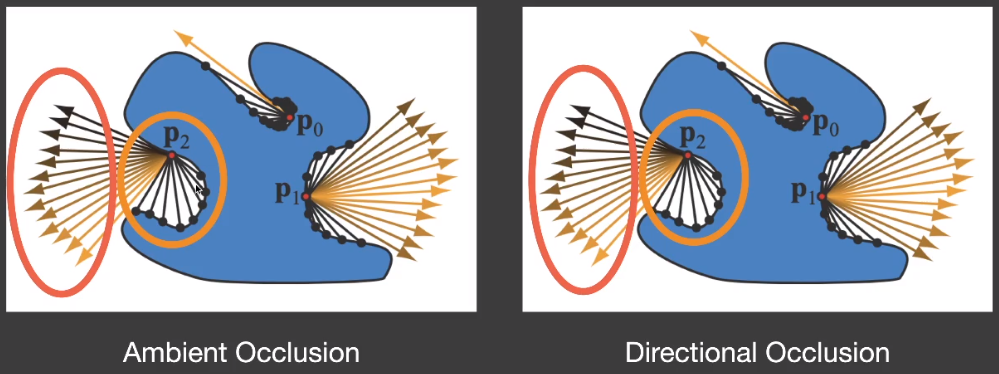

# Screen Space Directional Occlusion

Comparsion w/SSAO

  • AO：「间接照明」（橙色）+「非间接照明」（黄色）
  • DO：「非间接照明」（橙色）+「间接照明」（黄色）

same as path tracing

image-20210615174921536

# Consider unoccluded and occluded directions spearately

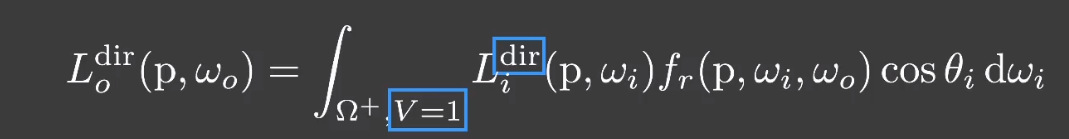

  • Visibility（橙色）。这部分不是「间接光照」，不需要计算。

image-20210615175236388

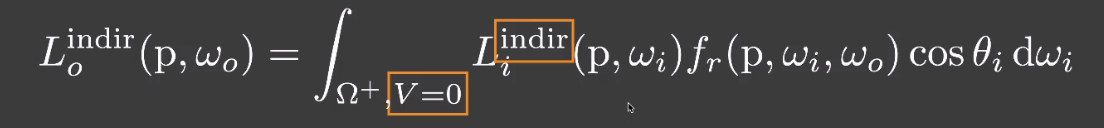

  • Unvisibility（黄色）。这部分是「间接光照」，需要计算。

image-20210615175249989

# Simple

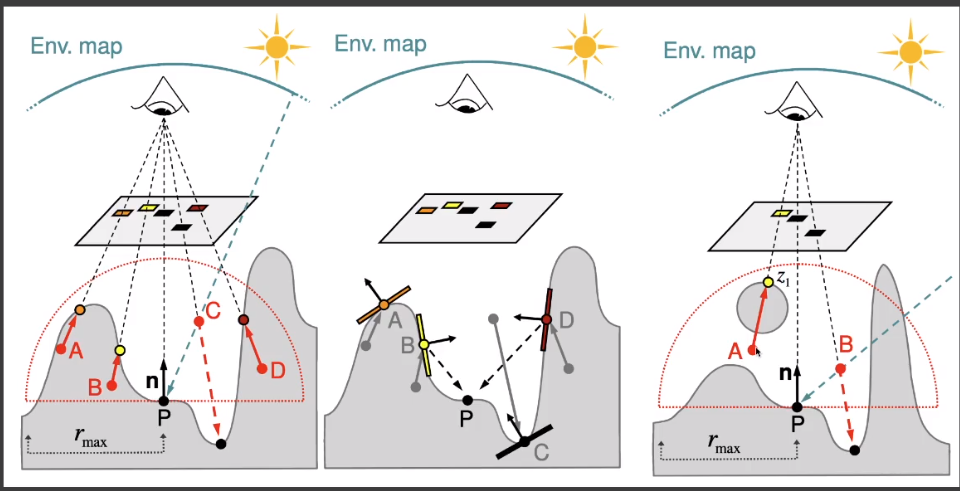

和「HBAO」类似，对每个「shading point」的可见半球内随机采样。然后连接「摄像机」和「采样点」。判断深度值计算可见性，得到所有能够贡献「间接光照」的采样点（A、B、C）。

再对所有能够贡献「间接光照」的采样点进行距离和法线筛选，得到最终的贡献采样点（B、C）。

image-20210615175729550

不过这样会有问题：

  • 如果摄像机无法看到的「采样点」，会被排除，例图三如点 A（不应该）。
  • 如果在「shadow map」深度比「采样点」小（光线无法照射到），这种情况下又会被计算贡献（不应该）。

# Issues

  • 只能表示小范围的全局光照
  • 可见性不准确
  • Screen space 的通病：对于「摄像机」看不见的物体信息，将会缺失（假设一面墙背后有一个点光源，那么这种情况下，点光源将不会产出任何的光线）。

# Screen Space Reflection（SSR）

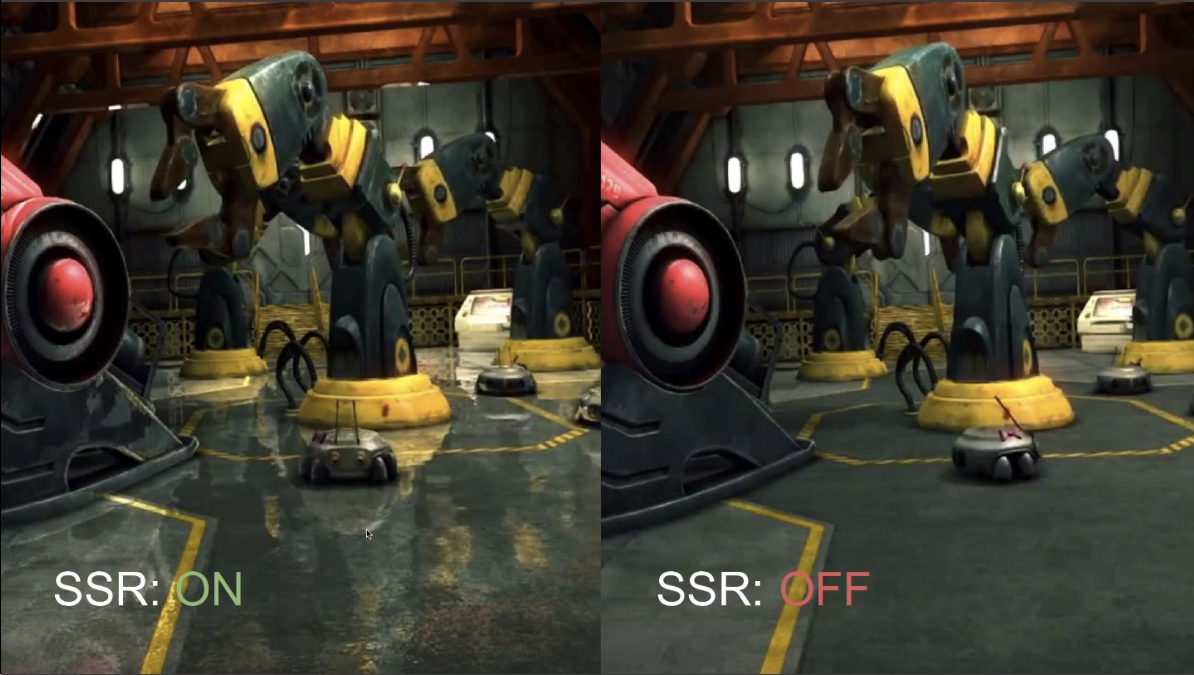

在屏幕空间上做光线追踪，不需要几何信息。

考虑任何光线和场景的屏幕空间如何求交。

image-20210616093122052

就效果上来说，像是对地面做了一个镜面反射

# Basic SSR Algorithm

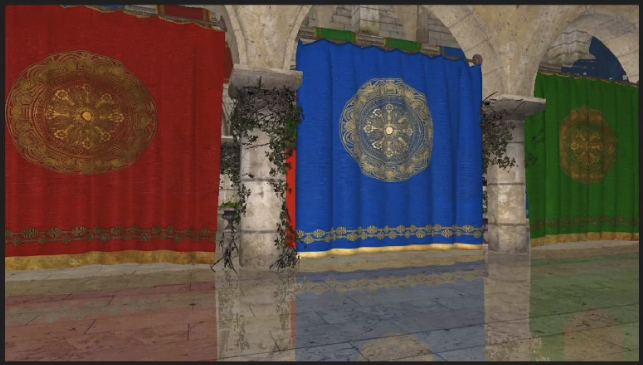

# Mirror Reflection

  • 对地板上所有的片段进行光线反射计算，得到的交点作为改片段的反色光进行着色。

image-20210616111520374

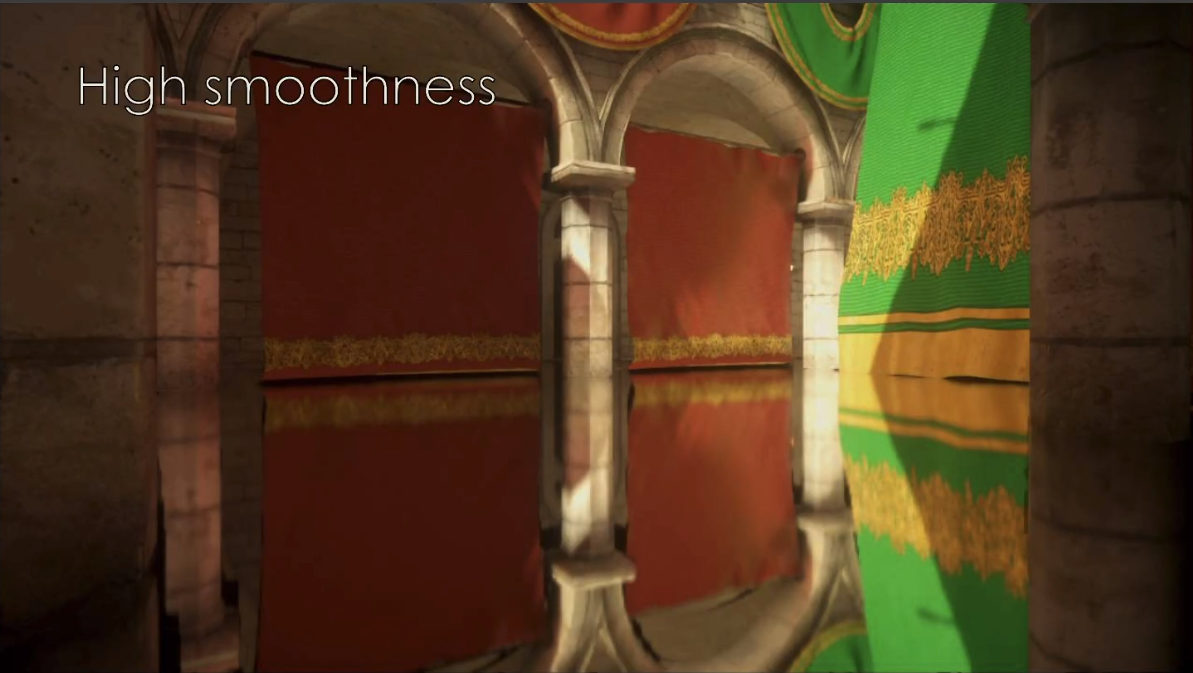

# High smoothness

image-20210616111607212

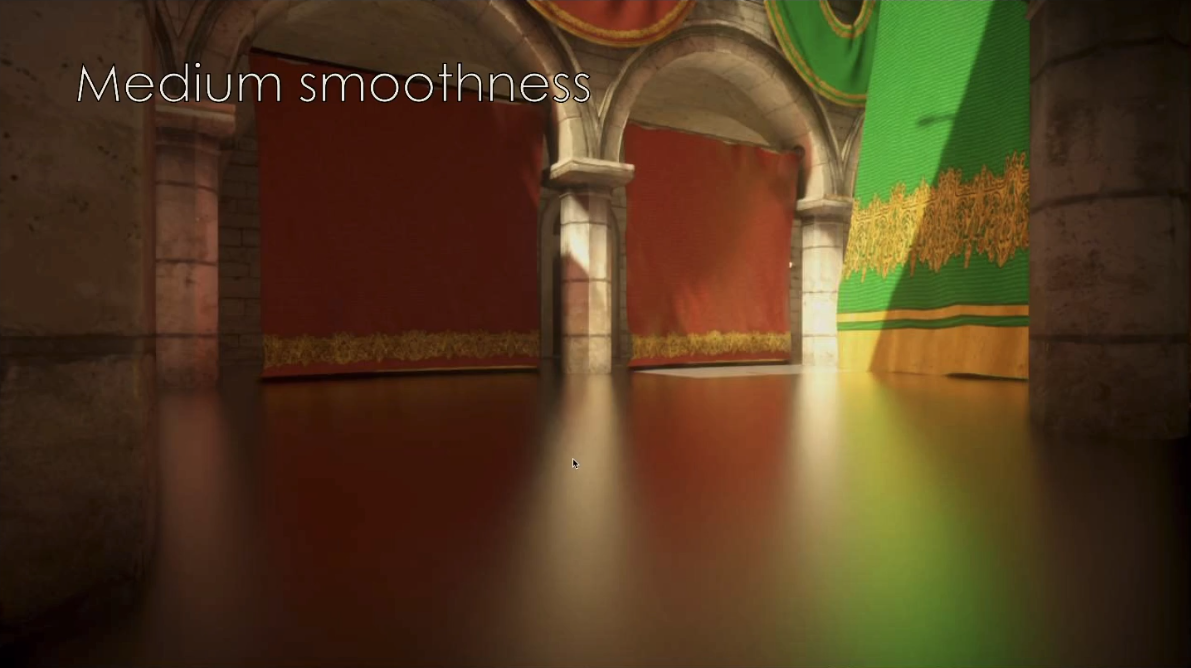

# Medium smoothness

image-20210616111643004

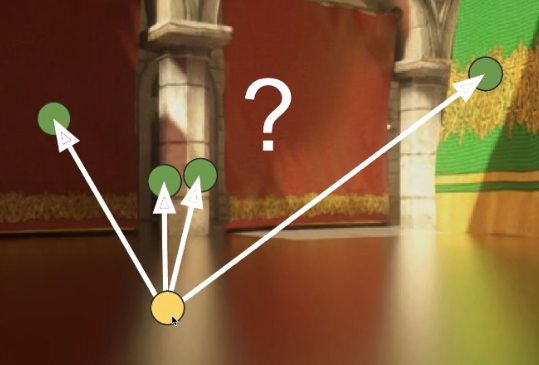

diffuse 的着色实际上就是取多条反射光线

image-20210616111726486

# Medium smoothness + normals

可以再加上法线使得渲染更有「层次」。

image-20210616112255885

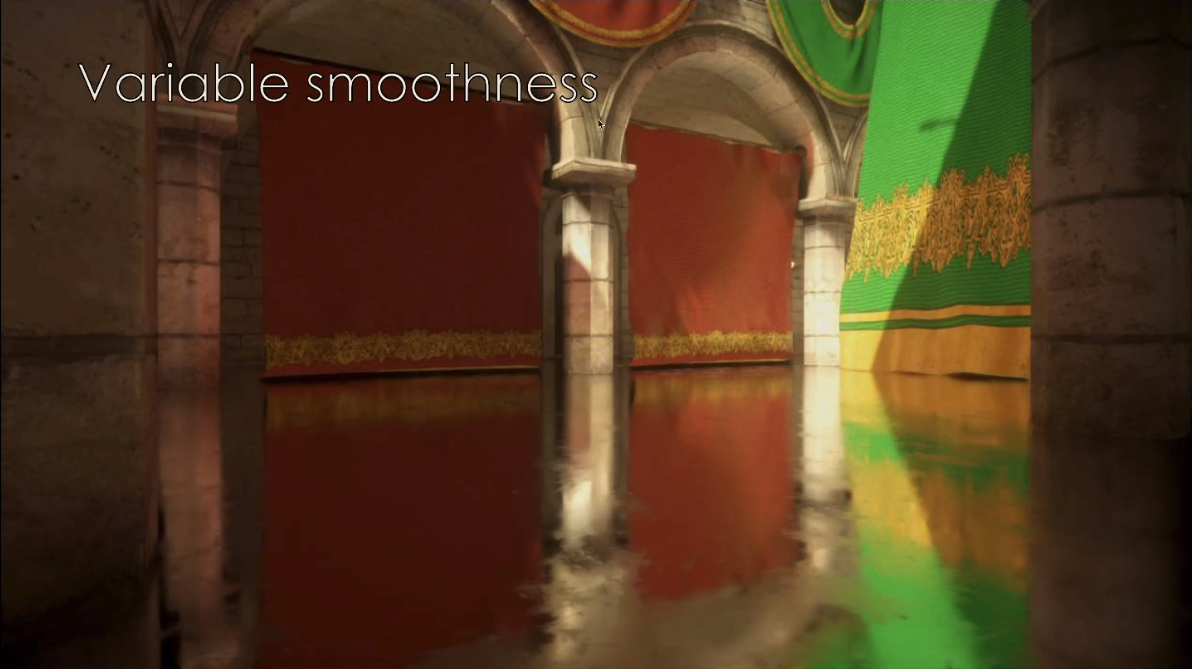

# Variable smoothness

image-20210616112458444

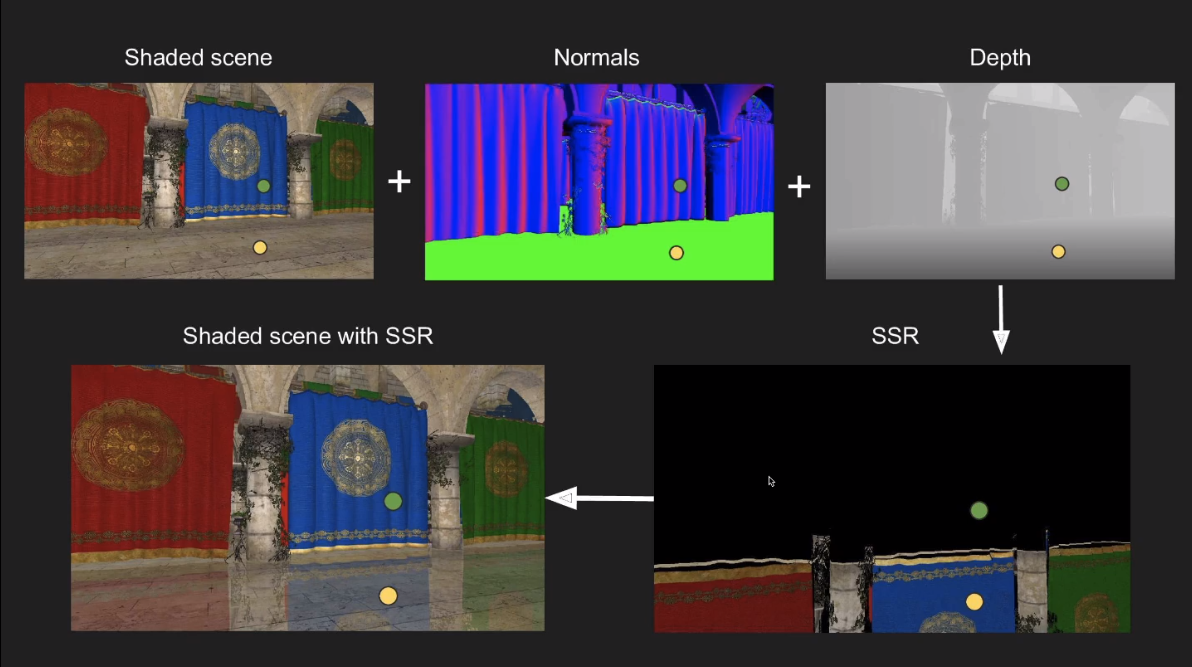

# Process

image-20210616112715357

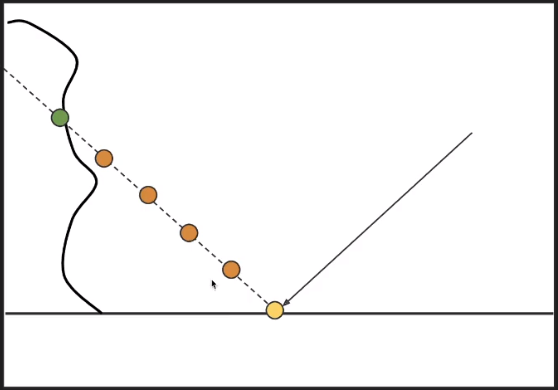

# Linear Raymarch

  • 根据「shading point」和「摄像机」计算出反射方向
  • 按照一定的步长进行查询，直到遇到「depth」比「shadow map」上记录的深度大时，可以视为光线和场景有交点。
  • 计算交点处的光线贡献。

image-20210616113034358

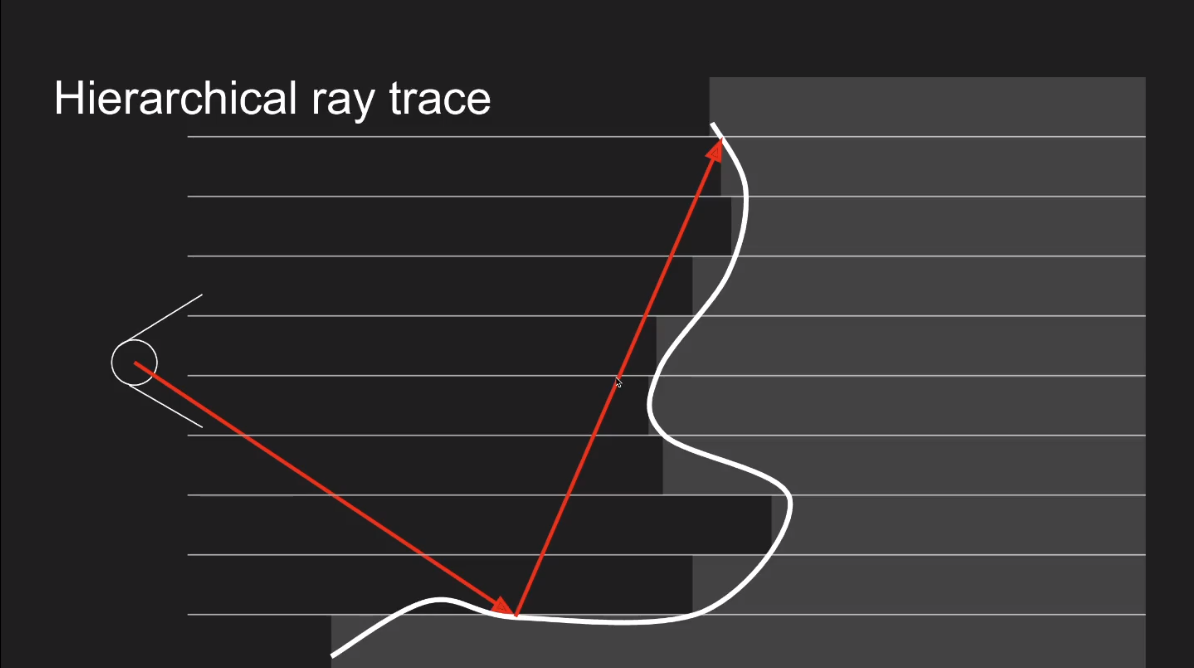

# Hierarchical ray trace

image-20210616113521384

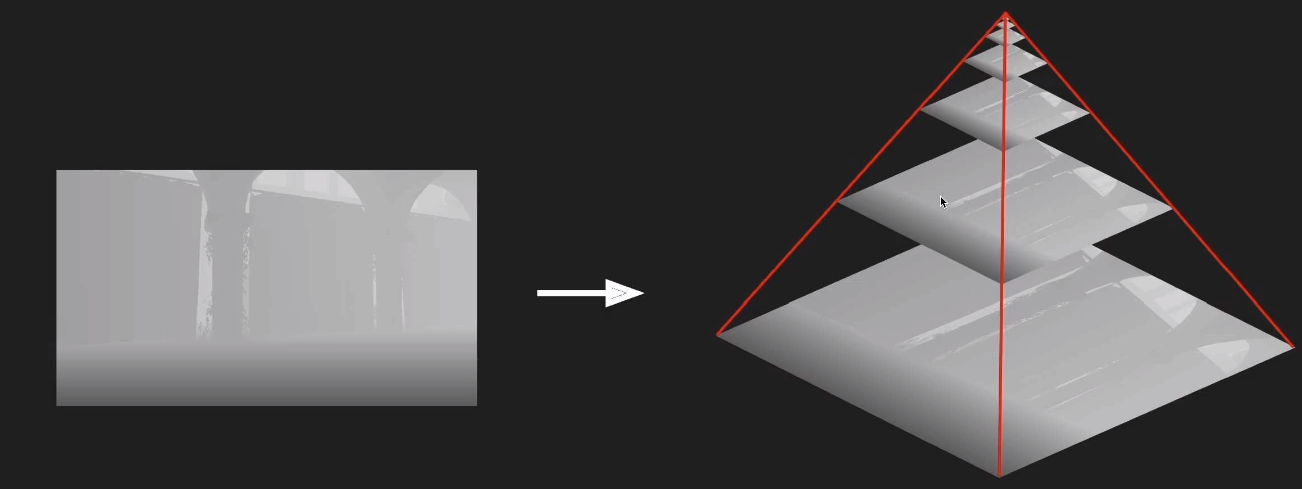

Generate Depth Mip-Map

核心思想是通过「MipMap」记录某个范围精度内的最小深度，加快查询速度。

每个「MipMap」上的点，记录的是周围 N x N 区域内深度的最小值。

image-20210616113818723

和 3D 空间内的 「BVH」以及「KD-tree」非常类似 ——「BVH」和「KD-tree」介绍

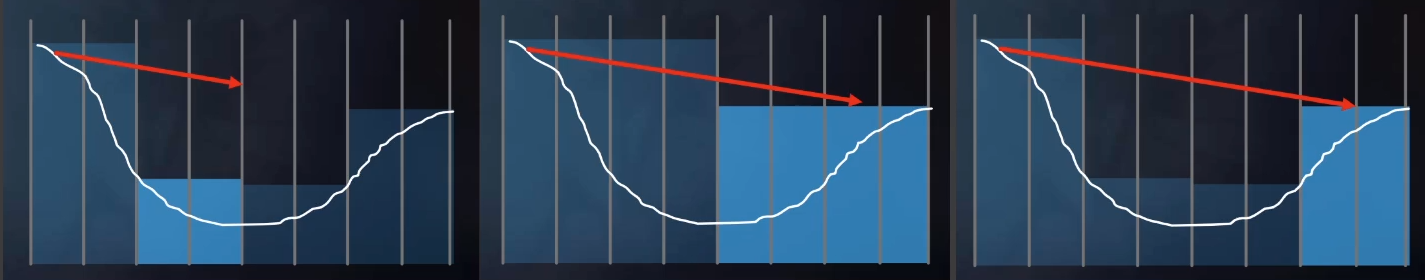

每次移动到下一块区域时，计算移动到的点的深度值，并且和该「MipMap」记录的深度比较：

  • 如果深度值比「MipMap」的要小，说明不会相交，继续移动。
  • 如果深度值比「MipMap」的要大，说明交点就在像素范围内。
    • 有交点的情况下，再对该区域的更「深」一层的「MipMap」进行查询，直到找到对应的交点。

image-20210616114656131

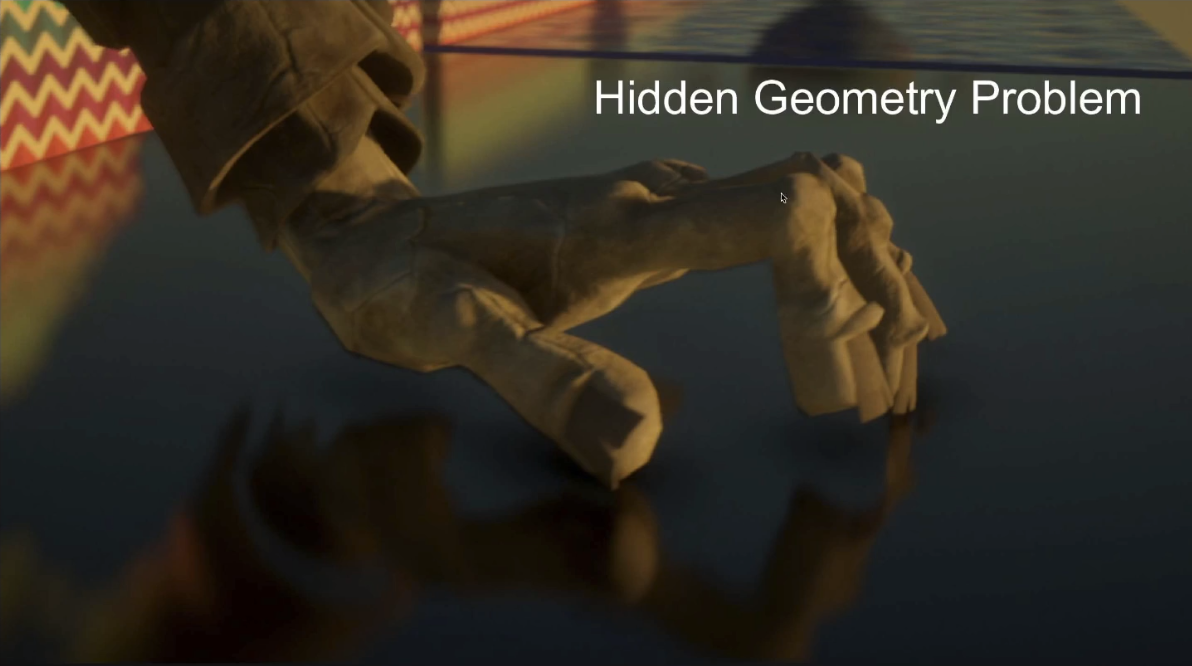

# Hidden Geometry Problem

因为「Screen space」本身的问题，反射结果缺少了手掌和手指的背面。

image-20210616143051276

# Edge Cutoff

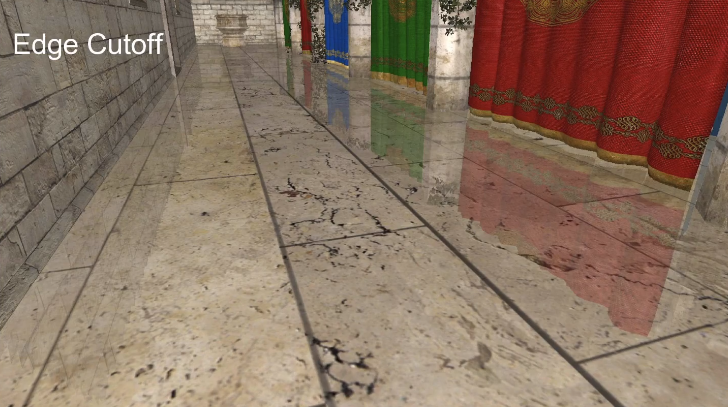

另一种是物体本身超出了屏幕，这种情况下会丢失原本超出屏幕的信息。

image-20210616143301888

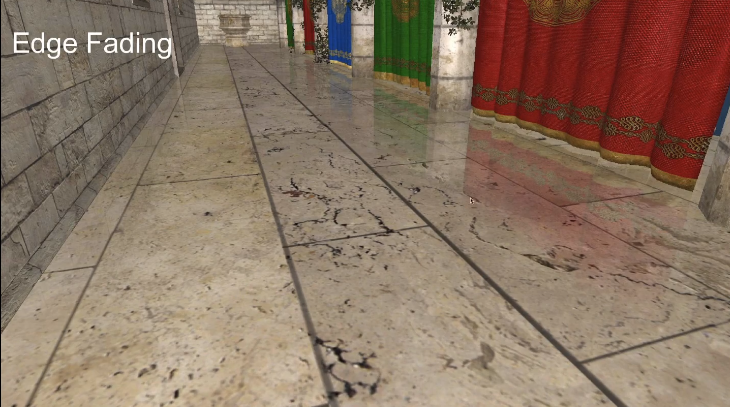

通常会采用一个「距离衰减」的方式让画面不至于穿帮

image-20210616143408227

# Shading using SSR

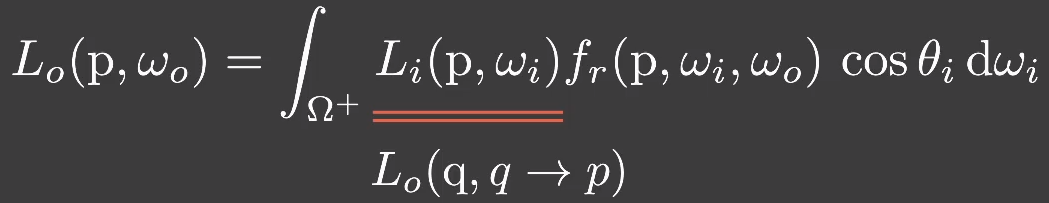

这里和「path tracing」的处理一致，计算光线打到的物体所反射出的光线，并且反射物（次级光源）必须也是「diffuse」的。

image-20210616143912016

# Support

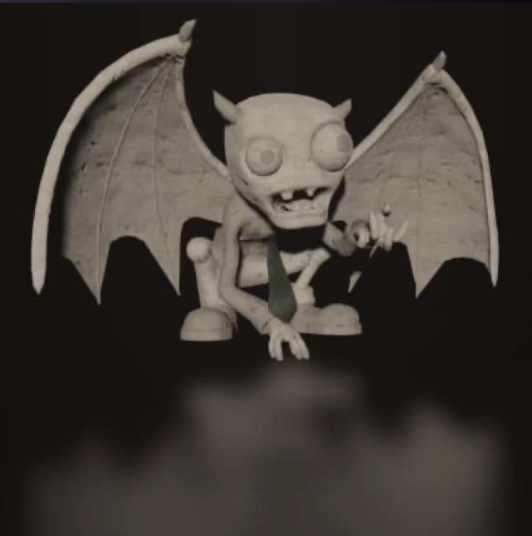

# Sharp and blurry reflections

支持光滑和粗糙物体的处理（BRDF）。

image-20210616173756607

# Contact hardening

根据「reflection ray」的视锥大小，对不同范围内进行「filtering」，就可以实现近处清晰，远处模糊的效果。

image-20210616173940713

# Specular elongation

取决于地面的「BRDF」，各项同性情况下可以实现拉伸的效果

image-20210616174057346

# Per-pixel roughness and normal

地面的法线分布可以实现大理石等材质效果。

image-20210616174211437

# Other approach

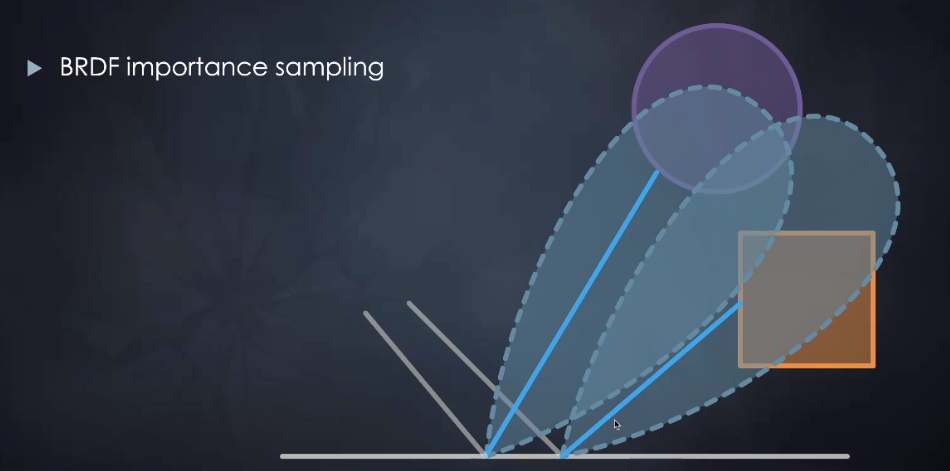

对 BRDF 的反射区域内选取更加重要（影响占比高）的方向进行采样，而不需要随机在范围内采样。

image-20210616174554218

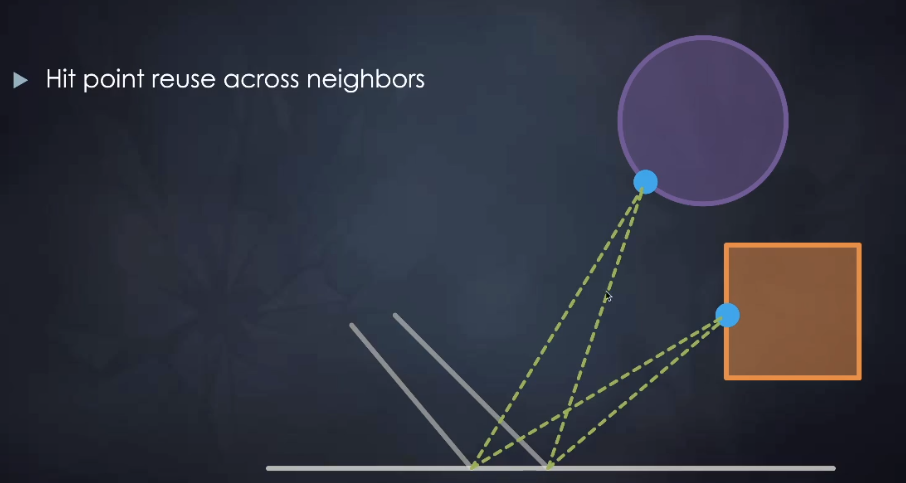

空间上的复用，tracing 一个「shading point」时，得到的点（蓝点）顺带计算一下周围「shading point」的贡献。

image-20210616174908189

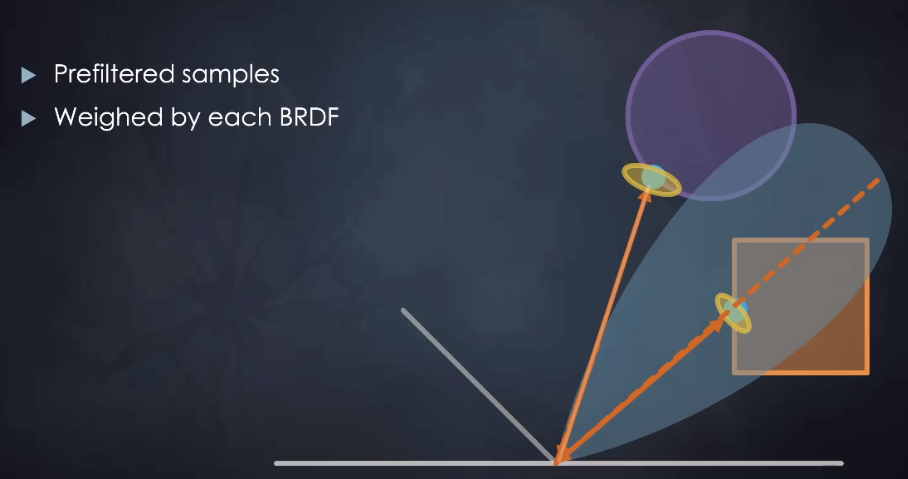

对 screen space 进行 filtering。然后就不需要对多个方向进行 tracing 就可以得到多个 tracing 的平均。

image-20210616175227152
